КМ-1Ф - комплектное распределительное устройство (КРУ) Код ra-18170

Структура условного обозначения КМ-Х-10-ХХ3*:

Х - модификация КРУ: 1Ф - с фарфоровой изоляцией,
1ФМ - с фарфороорганической изоляцией;
10 - класс напряжения, кВ;
Х - номинальный ток отключения выключателя, встроенного в КРУ, кА (20,0; 31,5);
Х3 - климатическое исполнение (У, Т) и категория размещения (3) по ГОСТ 15150-69.Условия эксплуатации

   Высота над уровнем моря не более 1000 м. Номинальные значения климатических факторов КРУ для эксплуатации в рабочем состоянии по ГОСТ 15543.1-89 и ГОСТ 15150-69. При этом допустим следующий диапазон температур окружающего воздуха: Для исполнения У3: от минус 5 до 40°С - без установки подогревателей; от минус 25 до 40°С - с установкой подогревателей в релейном шкафу (по заказу). Для исполнения Т3: от 1 до 45°С - без установки подогревателей; от минус 10 до 45°С - с установкой подогревателей в релейном шкафу (по заказу). Эффективное значение температуры окружающего воздуха 40°С. Относительная влажность не более 80%. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли. Тип атмосферы II по ГОСТ 15150-69. Шкафы КРУ сейсмостойки к воздействию землетрясения интенсивностью до 9 баллов по шкале МSК-64 при установке над нулевой отметкой до 10 м.
   В части требований безопасности КРУ соответствуют ГОСТ 14693-90; ГОСТ 12.1.019-79 по обеспечению пожарной защиты, ГОСТ 12.1.004-91. КРУ соответствуют требованиям ГОСТ 14693-90 и ТУ 16-674.028-84. КРУ, поставляемые на экспорт, дополнительно соответствуют требованиям РД 16 01.007-88. ГОСТ 14693-90;ТУ 16-674.028-84;РД 16 01.007-88

• номинальное напряжение, кВ - 6,0; 6,3; 6,6; 10,0; 11,0;
• номинальное рабочее напряжение, кВ - 7,2; 12,0;
• номинальный ток главных цепей шкафов, А - 630, 1000, 1250, 1600, 2000, 2500, 3150;
• номинальный ток сборных шин, А - 630, 1000, 1250, 1600, 2000, 2500, 3150;
• номинальный ток отключения выключателя, кА - 20,0; 31,5;
• номинальный ток электродинамической стойкости, кА - 51, 81;
• номинальный ток термической стойкости, кА: 3 с - 20; 31,5 1 с - 35; 55;
• нинимальные токи срабатывания дугозащиты (при времени горения дуги не более 0,2 с), кА - 2-4.

Испытательные напряжения, кВ:

• одно(пяти)минутное, частотой 50 Гц - 42;
• полный грозовой импульс - 75;
• срезанный грозовой импульс - 90.

Ресурс механический, циклов В-tп-О:

• выключателей маломасляных - 3000;
• выключателей вакуумных - 10000-100000

Гарантийный срок - 3 года со дня ввода КРУ в эксплуатацию. Исчисление гарантийного срока в соответствии с ГОСТ 22352-77.

Шкафы КРУ разработаны для двухстороннего обслуживания на базе специальной встраиваемой в шкафы аппаратуры и в зависимости от типа имеют такие габариты:

• шкафы с выключателями, разъемными контактными соединениями, кабельной сборки, глухого ввода на номинальные токи до 1600 А, с трансформаторами напряжения, с силовыми предохранителями - 750x1300x2150 мм;
• шкафы с выключателями, с разъемными контактными соединениями, глухого ввода, кабельной сборки на номинальные токи 2000 - 3150 А, с силовыми трансформаторами, с низковольтной аппаратурой - 1125x1300x2150 мм;
• шкафы шинных вводов (с проходными изоляторами ИПУ-10) и перемычек имеют габариты в зависимости от необходимых расстояний от стены здания до шкафа (800 - 7600 мм), а также между рядами шкафов (1600 - 3500 мм);
• шкафы вставок и переходные имеют ширину 750 (1500) мм.

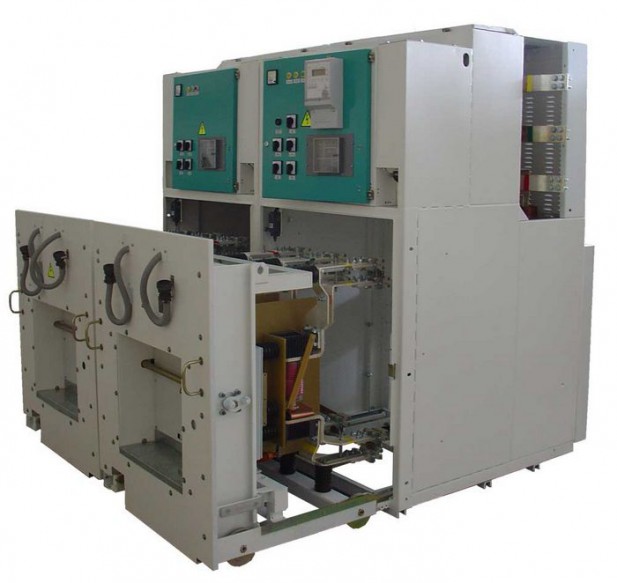

   На рисунке показаны шкафы КРУ с высоковольтными выключателями. Остальные типоисполнения шкафов КРУ имеют подобную конструкцию и отличаются в основном конструкцией выдвижных элементов. Шкаф с выключателем на номинальные токи до 1600 А состоит из трех блоков - корпуса, выдвижного элемента и релейного шкафа. Корпус шкафа имеет сварную металлоконструкцию (каркасно-панельного типа) и разделен металлическими перегородками на отсеки: линейный, сборных шин и выдвижного элемента.

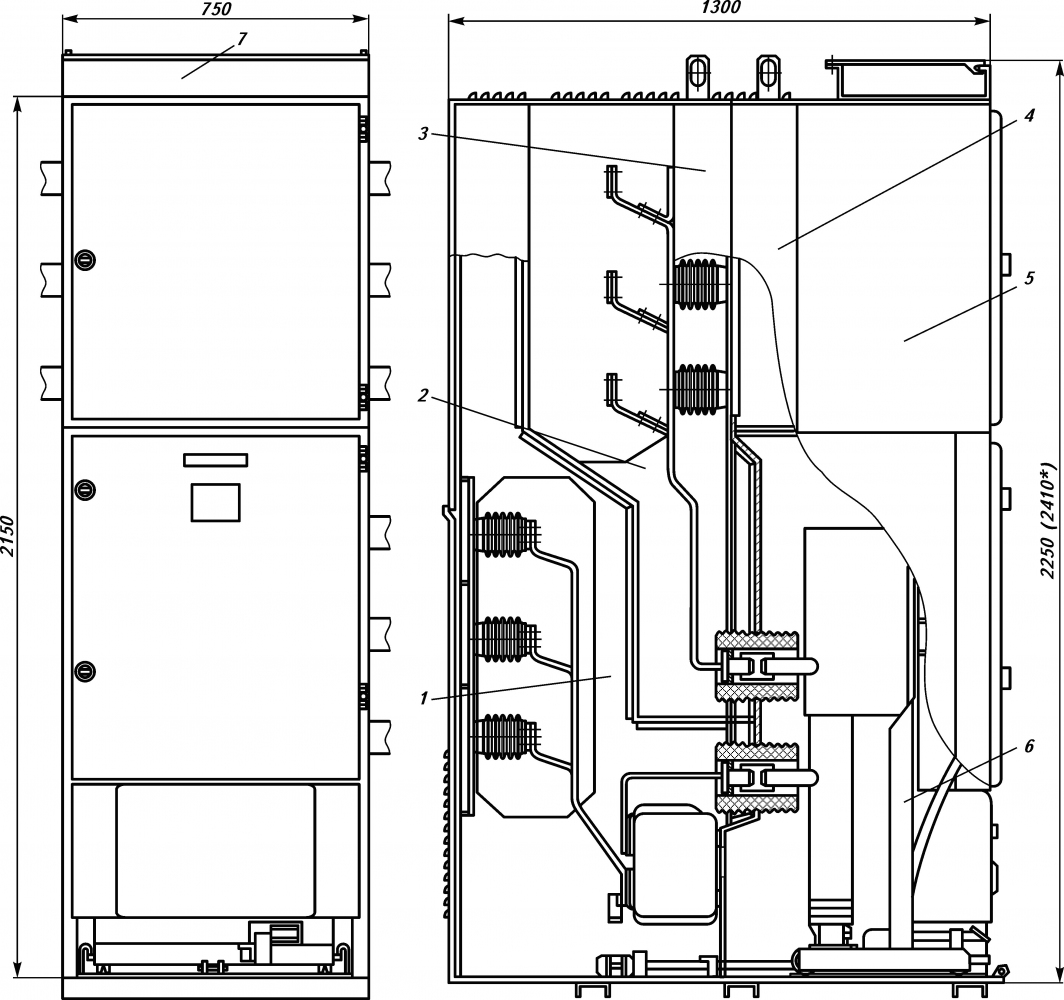

Габаритные, установочные и присоединительные размеры шкафа КРУ: а - с выключателем на номинальные токи 630, 1000 и 1600 А; б - с выключателем на номинальные токи 2000 и 3150 А 1 - элемент выдвижной; 2 - шкаф релейный; 3 - корпус шкафа КРУ.

   В отсеке выдвижного элемента расположены устройства для перемещения и фиксации этого элемента, привода шторочного механизма и заземляющих ножей с блокировкой. Отсек сборных шин и линейный отсек отделены от отсека выдвижного элемента вертикальной металлической перегородкой с шестью проходными фарфоровыми изоляторами (для КРУ серии КМ-1Ф) или двумя изоляционными опорами (для КМ-1ФМ), в середине которых установлены неподвижные разъемные контакты главной цепи. При выкатывании выдвижного элемента в ремонтное положение доступ к контактам главной цепи автоматически закрывается изоляционными шторками. В линейном отсеке расположены шины кабельной сборки, установленные на опорных фарфоровых изоляторах, отпайки от которых присоединяются к нижним выводам трансформаторов тока.

Верхние выводы трансформаторов тока соединяются шинами с неподвижными контактами главной цепи. В отсеке сборных шин расположены сборные шины на опорных фарфоровых изоляторах. Шины соединены отпайками с верхними неподвижными разъемными контактами главной цепи. Выдвижной элемент представляет собой установленный на подвижной раме выключатель с вмонтированным проводом, а также с установленными механизмами блокировки и перемещения. Релейный шкаф состоит из сварного каркаса, внутри которого расположены аппараты релейной защиты, сигнализации, управления и измерения. Схемы разработаны с большим количеством типоисполнений в зависимости от вида защит, автоматики и аппаратов учета. Вспомогательные цепи выполняются как на постоянном, так и на переменном оперативном токе с использованием электромеханических реле. Вспомогательные цепи на постоянном и выпрямленном оперативном токе выполняются также на интегральных микросхемах на базе полупроводниковых элементов - устройство ЯРЭ2201, что позволяет повысить надежность при эксплуатации и снизить время обслуживания.

   В комплект поставки входят: блоки шкафов КРУ до 3 шкафов (соединенных по функциональному назначению) в объеме заказа; шкафы шинных вводов (ШШВ) и шинных перемычек (ШШП), переходные шкафы (ШП) и шкафы вставок (ШВ), демонтированные на период транспортирования - в объеме заказа; резервные выдвижные элементы и отдельно стоящие релейные шкафы - в объеме заказа; запасные части и принадлежности; комплект эксплуатационной документации на заказ. КРУ комплектуются маломасляными и вакуумными выключателями с пружинным или электромагнитным приводом. По требованию заказчика возможна поставка шкафов КРУ с элегазовыми выключателями, с ограничителями перенапряжения (ОПН).
