Автоматические пункты секционирования (реклоузеры) серии АПС-10-12,5/630 Код av-18452

• Автоматическое включение (функция АПС) и отключение воздушных линий электропередач при аварии по ВЛ.

• Возможность определения места и причины аварии.

• Ручное управление реклоузером.

• Защита ВЛ.

• Работа без участия и допуска человеческого фактора.

• Малые габариты.

• Любые климатические исполнения.

• Отсутствие контакта с окружающей средой.

• Долговечность в количестве коммутаций.

• Возможность передачи информации о месте и характере повреждения ВЛ.

Функция АПС реализуется путем использования в АПС терминала микропроцессорной релейной защиты, этим же блоком определяется место и характер повреждения ВЛ.

Управление АПС осуществляется с помощью терминала микропроцессорной защиты в автоматическом режиме, и шкафом управления в ручном режиме.

Использование вакуумного выключателя позволяет допускать многотысячную коммутацию, а наличие блока микропроцессорной защиты определяет долговечность ВЛ, в связи с реагированием на аварийную ситуацию значительно менее инерционно относительно релейной защитой.

Наличие обогрева и степень защиты не менее IP 54, подразумевает выполнить реклоузер с любым видом климатического исполнения.

Использование в АПС GSМ оборудования позволяет дистанционно определять характер и место повреждения ЛЭП.

Количество и характер заит определяются используемым блоком микропроцессорной защиты.

Преимущества АПС-10-12,5/630 (вакуумный реклоузер):

1. Коммутационный модуль (МК) в АПС – это именно вакуумный выключатель с твердотельной изоляцией, а не КРУН «киоскового» или «корпусного» типа с воздушной изоляцией, в котором возможно выпадение конденсата при перепадах температур и возможно избыточное давление в случае возникновения дуги внутри корпуса. Высоковольтная часть МК и ее привод имеет герметичное исполнение, что обеспечивает отсутствие контакта внутренних частей МК с атмосферой.

2. Весь АПС (МК и шкаф управления (ШУ)) имеет исполнение УХЛ1 с температурой окружающей среды от – 60 гр.С до +55гр. С, т.е. пригоден для работы в любых климатических условиях. Конструкция проверена двухгодовым опытом эксплуатации в северных и средних широтах России, особенно при резких перепадах температуры и обильных снегопадах зим 2003-2005 гг.

3. В АПС предусмотрена возможность антивандального исполнения, т. к. ШУ может быть установлен в закрытом безопасном месте, удаленном на расстояние до 100 м. МК имеет форму электротехнического устройства, а не загадочного ящика, привлекающего внимание вандалов.

4. МК в АПС – это модульная ремонтопригодная конструкция с тремя полюсами, каждый из которых может быть заменен при необходимости ремонта.

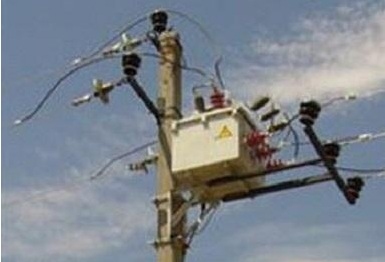

5. Крепление АПС осуществляется на одной опоре, что существенно снижает стоимость строительно-монтажных работ. Не требуется установка фундамента и ограждений.

6. В АПС используются встраиваемые и легкосъемные трансформаторы тока с диапазоном от 100 до 600 А.

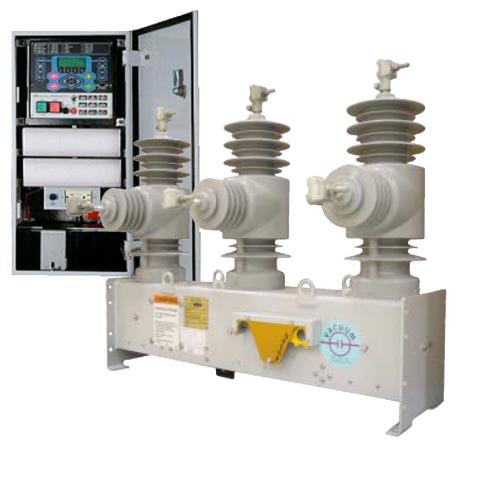

АПС состоит из следующих элементов:

• вакуумный выключатель наружной установки  со встроенными трансформаторами тока
• шкафа управления с микропроцессорным блоком защиты, автоматики и управления с встроенной АКБ
• соединительный кабель
• ограничители перенапряжений (ОПН)
• монтажный комплект
• трансформаторы напряжения (ТН) или трансформатор собственных нужд (ТСН) 6(10)(27)кВ/100(220)В  наружной установки (по заказу);
• один или более разъединителей наружной установки с ручным приводом (по заказу).
