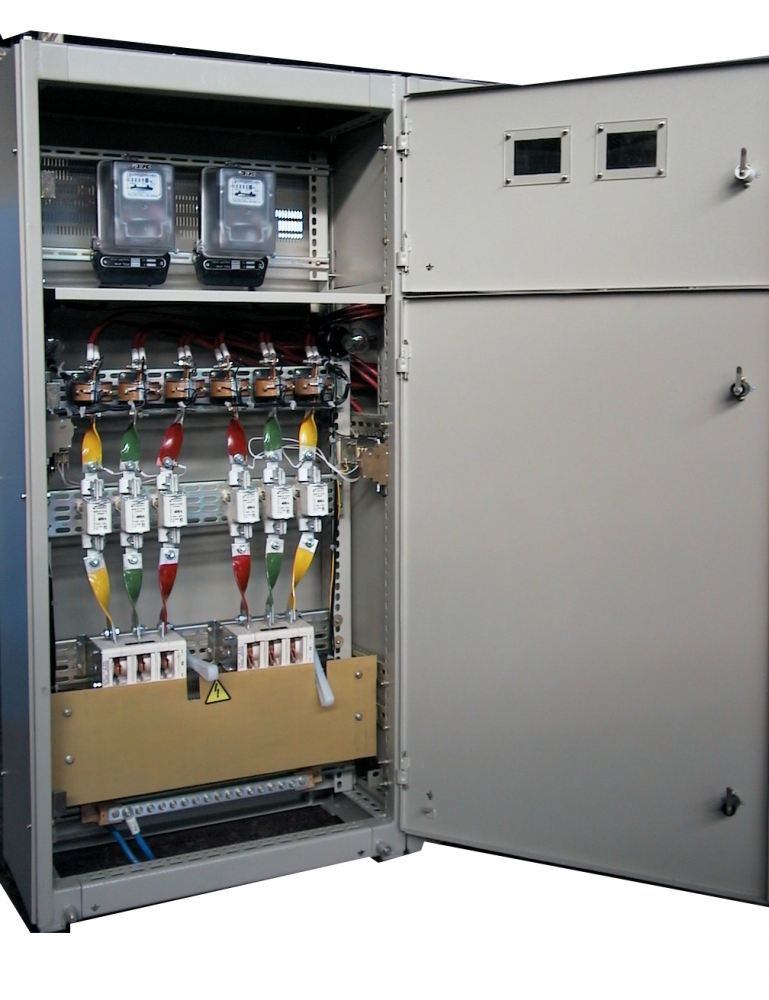

Вводно-распределительные устройства ВРУ Код ni-18172

Вводно-распределительные устройства серии ВРУ1 предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Гц, для защиты отходящих от ВРУ линий распределения и групповых линий при коротких замыканиях и перегрузках, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических цепей.

Нашим предприятием освоен выпуск и модернизированного варианта ВРУ1
Возможно изготовление вводно-распределительных устройств модификаций ВРУ1 и ВРУ2.

Схемы ВРУ (скачать)

Принципиальные схемы ВРУ

Металлоконструкция - единая для всех панелей и имеет габаритные размеры 1700х800х450 мм.
Средняя масса панелей - 135 кг.
Степень защиты IP20 (со стороны дна - IP00).
Устройства поставляются комплектно с аппаратурой и со всеми внутренними электросоединениями.

ВРУ1 имеют нулевую рабочую шину N изолированную от корпуса и защитную шину PE электрически соединенную с корпусом. Ввод проводов и кабелей предусмотрен снизу, вывод – вниз или через верхнюю съемную крышку.
Наибольшее количество и сечение алюминиевых жил проводов и кабелей, присоединенных к вводным зажимам:

• на 250А — 2х95мм2 или 1х150мм2;
• на 400А — 3х120мм2 или 2х185мм2.

Ошиновка ВРУ1 выдерживает без повреждений ударный ток короткого замыкания 10 кА.

Шкафы комплектуются:

• Аппараты учета (счетчики, трансформаторы тока) размещаются в отдельном отсеке панели и закрываются индивидуальной дверью. Аппаратура автоматического (АУО) и неавтоматического (НУО) управления освещением размещается также в отдельном отсеке.
• Возможна установка устройств защитного отключения, предназначенных для защиты от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, для предотвращения возгораний, возникающих вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.
