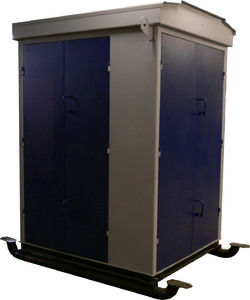

ПОДСТАНЦИИ (ПКТП) МОЩНОСТЬЮ ДО 400 КВА НА НАПРЯЖЕНИЕ 6 ИЛИ 10 КВ Код pe-18434

+

Предназначены для временного электроснабжения промышленных и строительных объектов, сезонных насосных станций и других потребителей.

  • Описание

    Подстанции наружной установки мощностью до 400 кВА служат для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 6 и 10 кВ.

    Условия эксплуатации передвижных трансформаторных подстанций:

    • высота над уровнем моря не более 1000 м;
    • температура окружающей среды - от минус 45°С до плюс 40°С;
    • установка на местности с дифферентом до 5º;
    • относительная влажность воздуха до 98% при температуре плюс 25ºС;
    • запыленность окружающей среды не более 100 мг/м³;
    • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
  • Характеристики

    Наименование

    Значение

    Мощность силового трансформатора, кВА

    25; 40; 63;100; 160; 250; 400

    Номинальное напряжение на стороне высокого напряжения (ВН), кВ

    10;6

    Номинальное напряжение на стороне низкого напряжения (НН), кВ

    0,4

    Ток электрической стойкости на стороне ВН, кА

    51

    Ток термической стойкости на стороне ВН, кА

    20

    Исполнение по вводу ВН

    воздушный, кабельный

    Исполнение по выводу НН

    воздушный, кабельный

    Степень защиты по ГОСТ 14254

    IP44

    Уровень изоляции по ГОСТ 1516.1

    нормальная

    Количество отходящих линий, не более

    12( для РПС -6)

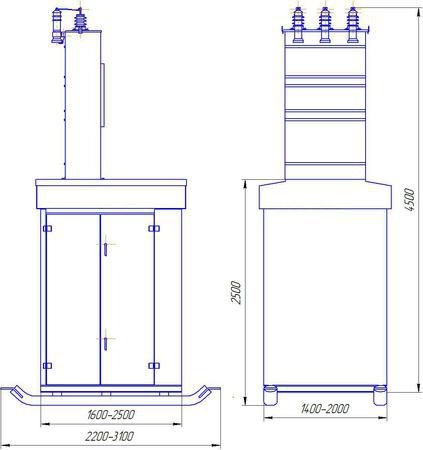

    Габаритные размеры, не более мм.

    3000(2600)х2000х2400

    Масса, не более кг

    1300

  • Конструкция

    ПКТП выполнена из сварного корпуса с использованием гнутых заготовок транспортных саней с прицепным устройством, распределительного устройства высокого напряжения (УВН), распределительного устройства низкого напряжения (РУНН).

    Варианты изготовления, как с воздушным вводом, так и с кабельным.

    Для установки ПКТП обычно не требуется подготовленной площадки с фундаментом. Невозможна эксплуатация на плавающем или песчаном грунте, в местах повышенной влажности, покрытых гололедом поверхностей.
