Описание

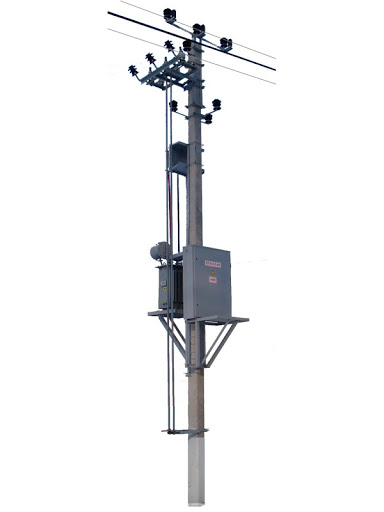

Подстанции КТПС состоят из устанавливаемых на кронштейнах разрядников, разъединителя РЛНД, высоковольтных предохранителей, низковольтного шкафа, платформы с трансформатором. Комплектация cтолбовых трансформаторных подстанций осуществляется в соответствии с пожеланиями
Заказчика. КТП могут комплектоваться любыми типами счетчиков, пунктом коммерческого учета электроэнергии с использованием GSM-модема или кабельной линии связи, устройством обогрева, охранной сигнализацией.
ОБЛАСТЬ ПРИМЕНЕНИЯ СТОЛБОВЫХ ПОДСТАНЦИЙ КТПС
Коттеджные, дачные поселки, объекты народного хозяйства в макроклиматических районах с умеренным климатом. КТПС (подстанция столбовая) не предназначены для работы в среде, содержащей едкие пары и газы, разрушающие металл и изоляцию, а также в местах подвергаемых тряске, вибрации и ударам, и передвижных установках.
Комплектные трансформаторные подстанции столбовые (КТПС) соответствуют требованиям ПУЭ, экологических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасность эксплуатации оборудования при соблюдении предусмотренных проектом мероприятий.
Цена cтолбовой трансформаторной подстанции определяется после заполнения опросного листа.
-
Характеристики
Наименование
Значение
Мощность силового трансформатора, кВА
16; 25; 40; 63;100;
Номинальное напряжение на стороне высокого напряжения (ВН), кВ
10;6
Номинальное напряжение на стороне низкого напряжения (НН), кВ
0,4
Ток электрической стойкости на стороне ВН, кА
20
Ток термической стойкости на стороне ВН, кА
16
Исполнение по вводу ВН
воздушный
Исполнение по выводу НН
воздушный, кабельный
Степень защиты по ГОСТ 14254-80
IP23
Количество отходящих линий, не более
3
Масса, не более кг
250
-
Конструкция

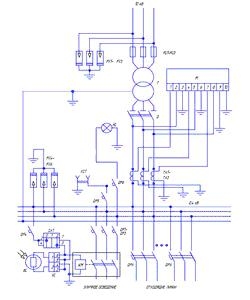

ПЕРЕЧЕНЬ АППАРАТУРЫ
НАИМЕНОВАНИЕ
ОБОЗ.
КОЛ-ВО
Разрядник вентильный или ОПН 10(6) кВ
FV1-FV3
3
Разрядник вентильный или ОПН 0,4 кВ
FV4-FV6
3
Предохранитель ПКТ 10(6) кВ
FU1-FU3
3
Разъединитель ВР 0,4 кВ
Q
1
Выключатель автоматический вторичных цепей 16 А
QF1-QF6
6
Трансформатор тока
ТА1-ТА3
3
Счетчик электрической энергии
PL
1
Фотореле
KL
1
Пускатель магнитный ПМ
KM
1
Патрон потолочный Е27
HL
1
Розетка штепсельная 220 В
XS
1
Выключатель автоматический или рубильник с предохранителями
QFA
до 3
до 2 РПС -
