Описание
КТП не предназначены для работы в среде, содержащей едкие пары и газы, разрушающие металл и изоляцию, а также в местах подвергаемых тряске, вибрации и ударам, и передвижных установках.
Комплектные трансформаторные подстанции наружной установки (КТП) соответствуют требованиям ПУЭ, экологических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасность эксплуатации оборудования при соблюдении предусмотренных проектом мероприятий.
(Подстанции мощностью 1000кВА изготавливаются по увеличенным габаритам)
-
Характеристики
Наименование Значение Мощность силового трансформатора, кВА 25; 40; 63;100; 160; 250; 400; 630; 1000 Номинальное напряжение на стороне высокого напряжения (ВН), кВ 10;6 Номинальное напряжение на стороне низкого напряжения (НН), кВ 0,4 Ток электрической стойкости на стороне ВН, кА 51 Ток термической стойкости на стороне ВН, кА 20 Исполнение по вводу ВН воздушный, кабельный Исполнение по выводу НН воздушный, кабельный Степень защиты по ГОСТ 14254-80 IP23 Количество отходящих линий, не более 12( для РПС -6) Габаритные размеры, не более мм. 3000(2600)х2000х2400 Масса, не более кг 1300 -

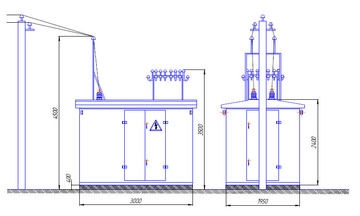

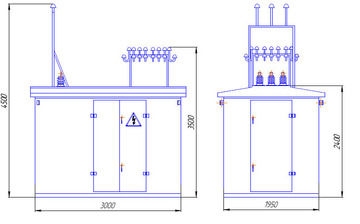

Конструкция

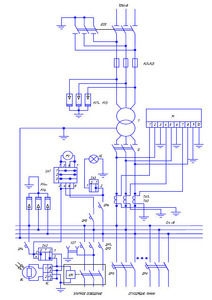

ПЕРЕЧЕНЬ АППАРАТУРЫ
Разъединитель РВЗ-10(6) кВ (Выключатель ВНР или ВНА) QSG 1 Разрядник вентильный или ОПН 10(6) кВ FV1-FV3 3 Разрядник вентильный или ОПН 0,4 кВ FV4-FV6 3 Предохранитель ПКТ 10(6) кВ FU1-FU3 3 Разъединитель РЕ19-41 (1000А) 0,4кВ Q 1 Выключатель автоматический вторичных цепей 16 А QF1-QF6 6 Трансформатор тока ТА1-ТА3 3 Счетчик электрической энергии PL 1 Фотореле KL 1 Пускатель магнитный ПМ KM 1 Патрон потолочный Е27 HL 1 Вольтметр 0-500 В PV 1 Розетка штепсельная 220 В XS 1 Выключатель автоматический или рубильник с предохранителями QFA до 12
до 6 РПС -
