Описание
Кабель силовой ААП2л-10 3*120-10 (ож) ГОСТ 18410-73. Кабель ААП2л-10 3х120 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 10 000 В с частотой 50 Гц и 2,5кВ - на напряжение постоянного тока. В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям. При высоких растягивающих нагрузках кабель покрывают двойным слоем проволочной брони, диаметром 1.4 – 4.0 мм. Для повышения устойчивости к коррозии в конструкцию кабеля включена усиленная подушка (обозначение 2л).
-
Характеристики
Тип жилыож(жила монопроволочная)Материал жилыАлюминийКоличество жил3Номинальное переменное напряжение, кВ10Изоляциябумажная пропитанная изоляцияТипсиловые
Чаще всего кабель ААП2л-10 3х120 эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно прокладывать в земляных траншеях с высоким показателем коррозионной активности благодаря усиленному защитному покрову (двойная подушка). В отличие от кабеля ААПЛ монтировать кабель ААП2л-10 3х120 допустимо в участки земли, где есть блуждающие токи, то есть кабель можно прокладывать вблизи электрифицированных железных дорог, трамвайных путей, рядом с карьерами. Кабель можно прокладывать там где возможны растягивающие нагрузки,например, в насыпных, болотистых, пучинистых и мерзлых грунтах, вертикальных участках трасс. Кабель марки ААП2л-10 3х120 может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690). Не горит при одинарной прокладке. Если необходимо проложить кабель групповым способом, то его обязательно обрабатывают огнезащитными средствами (например, специальной краской).
-
Конструкция
Расшифровка силового кабеля ААП2л 10кВ 3х120 (ож)
- А - Алюминиевая токопроводящая жила
- А - Алюминиевая оболочка
- П - Броня из стальных оцинкованных проволок
- 2л - В подушке под броней имеется два слоя из пластмассовых лент

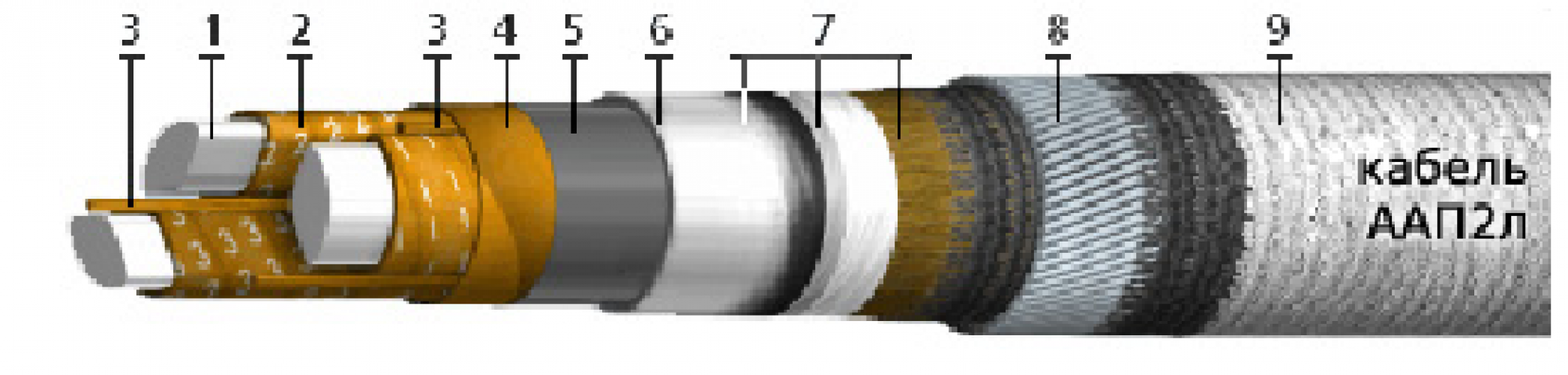

Элементы конструкции кабеля ААП2л 10кВ 3х120 (ож)
- Алюминиевая токопроводящая жила:
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Маркировка жил:
- Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
- Броня из стальных круглых оцинкованных проволок;
- Наружный покров из кабельной пряжи и мела
- -однопроволочная (класс 1) сечением 25-240 кв. мм.,
- -многопроволочная (класс 2) сечением 70-240 кв. мм.;
- -цифровая: 1, 2, 3, 4,
- -цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
-
