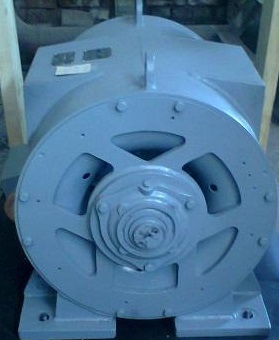

Фазорасщепитель НБ-455А 210 кВт 1500 об/мин Код ed-18600

Общие сведения

Расщепители фаз асинхронные НБ-455А предназначены для питания вспомогательных электрических машин, установленных на электровозах, трехфазным переменным током от однофазной сети частотой 50 Гц в условиях электрифицированных железных дорог.

Структура условного обозначения

НБ-455А:
НБ - условное обозначение тяговых двигателей;
455 - условный номер расщепителя на электровозе;
А - расщепитель фаз без свободного конца вала.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря до 1200 м.
Температура окружающего воздуха от минус 50 до 40°С (в тени).
Верхнее значение относительной влажности воздуха 98% при температуре 20°С без конденсации влаги.
В летнее время при температуре окружающего воздуха до 60°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров.
Группа механического исполнения М26 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75.
Расщепители фаз соответствуют ТУ 16-516. 182-74.

Нормативно-технический документ

ТУ 16.516.182-74

Технические характеристики

Мощность трехфазной нагрузки в системе расщепителя фаз с емкостью С=2700 мкФ, кВ·А - 210 Напряжение, В - 380 Токи в фазах расщепителя фаз при напряжении 380 В, емкости 2700 мкФ и мощности 210 кВ·А, А: фазы С1-М2 - 154 фазы С2-М2 - 110 фазы С3-С4 - 77 Синхронная частота вращения, мин^-1 - 1500

Номинальный режим работы расщепителя фаз продолжительный (S1) по ГОСТ 183-74.
Степень защиты IР01 по ГОСТ 17494-87.
Изоляция обмотки статора влагостойкая и маслостойкая класса нагревостойкости В по ГОСТ 8865-87.
По уровню вибрации расщепители фаз соответствуют 2,8 классу по ГОСТ 16921-83 при массе до 2000 кг.
Расщепители фаз питаются от однофазной сети обмотки собственных нужд силового трансформатора электровоза, работают на асинхронные двигатели с постоянно включенными конденсаторами, емкость которых меняется от величины нагрузки.
Однофазное напряжение изменяется в пределах 280-460 В. Допускается длительная работа расщепителей фаз на холостом ходу при напряжении 470 В, не теряется работоспособность при кратковременном (до 15 мин) понижении питающего напряжения (однофазного) до 265 В.
При напряжении питания однофазной сети 280 В вращающие моменты расщепителя фаз не ниже следующих значений, кг·м: начальный пусковой момент 6,7; минимальный момент в процессе пуска 1,7; максимальный момент 26,8.

Общее сопротивление изоляции статорной обмотки расщепителей фаз относительно корпуса, МОм: в холодном состоянии не менее 500; при рабочей температуре не менее 5; после испытания на влагостойкость не менее 1.
При напряжении питающей сети 265 В время разгона до номинальной частоты вращения должно быть не более 15 с.
Уровень шума расщепителей фаз не должен превышать предельных значений по классу 1 ГОСТ 16372-84.
Показатели надежности:
установленная безотказная наработка - 7500 ч, но не менее 2 лет со дня начала эксплуатации;
средняя наработка на отказ - 9·10⁶ км пробега электровоза за период до первой плановой разборки;
установленный ресурс до первой плановой разборки - 4·10⁵ км пробега электровоза;
установленный ресурс до капитального ремонта с заменой изоляции - 8 лет (1,6·10⁶ км пробега электровоза);
установленный срок службы до списания: корпуса, сердечника статора, ротора, подшипниковых щитов - 25 лет; обмотки статора - 30 000 ч (1,6·10⁶ км пробега электровоза).

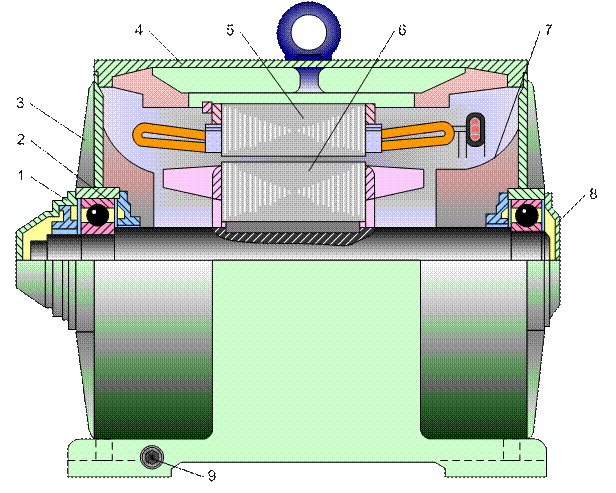

Рис. 1. Расщепитель фаз НБ-455А;

1, 8 – крышка подшипника; 2 – подшипник изолированный; 3 – подшипниковый щит; 4 – станина; 5 – статор; 6 – ротор; 7 – воронка направляющая; 9 – болт заземления.

Исполнение расщепителя фаз – защищенное с самовентиляци­ей, горизонтальное, на лапах, с одним укороченным свободным кон­цом вала.

Станина расщепителя фаз чугунная, литая. Подшипниковые щи­ты стальные, сварные. Пакет статора набран из отдельных изоли­рованных листов электротехнической стали толщиной 0,5 мм.

Ротор короткозамкнутый, залит алюминием. Номи­нальный зазор между статором и ротором 1мм. Ротор отбалан­сирован динамически. На валу установлены шариковые подшипники.

На статоре расположены две обмотки – двигательная С1 – С2 и генераторная СЗ – С4. Двигательную обмотку подключают к об­мотке собственных нужд тягового трансформатора. Двигательная и генераторная обмотки на выводах Cl, С2, СЗ создают трехфазную систему напряжения, от которых получают питание вспомогательные трехфазные асинхронные двигатели.

Пуск расщепителя фаз производится на холостом ходу без нагрузки с помощью пускового резистора, включаемого в ге­нераторную фазу. При подаче напряжения на двигательную об­мотку расщепитель фаз начинает вращаться. Когда частота вра­щения достигнет 1350 об/мин, пусковой резистор отключается, а частота вращения расщепителя фаз продолжает расти до номи­нальной. При этом расщепитель фаз работает как однофазный асинхронный двигатель на холостом ходу. После разгона к расще­пителю фаз можно подключить нагрузку. При снятии напряжения и снижении частоты вращения ниже 1300 об/мин автоматически подключается пусковой резистор.

Для уменьшения пусковых токов и обеспечения необходимых пусковых характеристик подключение нагрузки должно произво­диться последовательно. Одновременное включение всех вспомога­тельных машин, питаемых через расщепитель фаз, не допускается.

Пуск расщепителя фаз без пускового резистора, а также ра­бота с пусковым резистором после пуска являются опасными ре­жимами и при длительности более допустимой становятся аварий­ными из-за чрезмерного нагрева двигательной обмотки.

Допускается включение расщепителя фаз без пускового рези­стора, если частота его вращения после отключения не ниже 1100 об/мин. Для остановки расщепителя фаз достаточно после отключения нагрузки снять напряжение с двигательной обмотки С1-С2.
