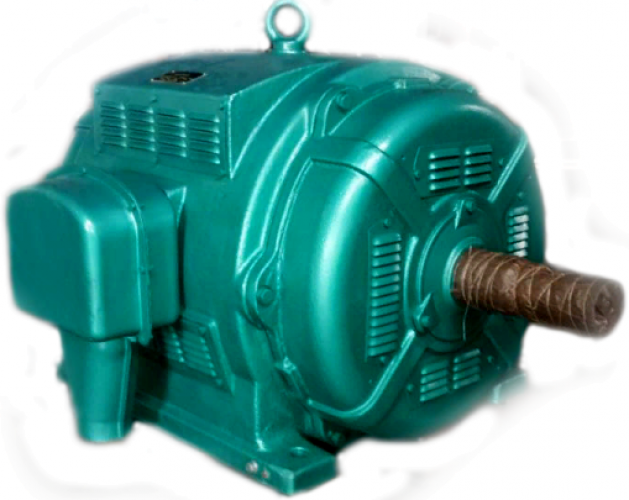

Электродвигатель переменного тока асинхронный А4-355 Код ed-18570

+

Электродвигатель переменного тока асинхронный А4-355-(4, 6 – число полюсов)

Число полюсов 6, 4
Условное обозначение длины сердечника статора LК, Y, X, L
Число оборотов в минуту (об/мин) 1500, 1000
Мощность номинальная, кВт 200, 250, 315, 400
Степень защиты IP54
Номинальное напряжение, кВ 6
Тип А4-355
  • Описание

    Общие сведения

    Асинхронные трехфазные двигатели типов А4-355 и АО4-355 с короткозамкнутым ротором предназначены для привода различных механизмов: вентиляторов, дымососов, центробежных насосов и других механизмов в стационарных условиях.
    Работают от сети переменного тока напряжением 6 кВ частотой 50 и 60 Гц и изготовляются для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом.
    Двигатели АО4-355 вертикального исполнения предназначены для комплектации конденсатных насосов в стационарных установках для нужд тепловых и атомных электростанций и рассчитаны на работу от сети трехфазного переменного тока частотой 50 Гц.

    Структура условного обозначения

    (А)АО4-355Х-Х ХХ:
    А - асинхронный защищенный;
    АО - асинхронный закрытый обдуваемый;
    4 - номер серии;
    355 - высота оси вращения, мм;
    Х - условное обозначение длины сердечника статора
    (LК; L; Х; У);
    Х - число полюсов (4; 6);
    ХХ - климатическое исполнение (У, Т) и категория размещения
    (2, 3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

    Условия эксплуатации

    Высота над уровнем моря не более 1000 м.
    Температура окружающей среды от минус 45 до 40°С (У2, У3), от минус 10 до 45°С (Т2, Т3).
    Относительная влажность воздуха до 80% при температуре 20°С (У2, У3), до 90% при температуре 27°С (Т2, Т3).
    Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, токопроводящей пыли.
    Отклонение напряжения сети от указанных в паспорте в пределах от минус 5 до 10%.
    Двигатели должны быть защищены от непосредственного влияния солнечной радиации и от прямого воздействия атмосферных осадков.
    Группа механического исполнения М1 для двигателей А4-355 и М6 для двигателей АО4 по ГОСТ 17516.1-90.
    Уровень шума не превышает предельных значений по 1 классу ГОСТ 16372-84.
    Допустимая вибрация двигателей соответствует классу 4, 5 по ГОСТ 16921-83.
    Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
    Двигатели А4-355 для внутригосударственных поставок соответствуют ТУ 16-526.647-85, двигатели АО4-355 - ТУ 16-526.648-85, а для поставок на экспорт дополнительно соответствуют ОСТ 16.0.800.210-83 и стандартам СЭВ: СТСЭВ 1096-78 и СТСЭВ 3149-81.

    Нормативно-технический документ

    ТУ 16.526.647-85,ТУ 16.526.648-85,ОСТ 16.0.800.210-83;
    СТСЭВ 1096-78,СТСЭВ 3149-81

    Технические характеристики

    Основные технические данные двигателей приведены в таблице.

    Таблица 1
    Типоисполнение Номи-нальная мощность
    на валу (Рном),
    кВт
    Ном-иналь-
    ное напря-жение,
    В
    Номи-нальный ток, А Син-хронная частота враще-ния,
    мин-1
    cos j при КПД, %, при Час-тота сети, Гц Iпуск

    Iном

    Mпуск

    Mном

    Mмакс

    Mном

    Момент инер-ции ротора, кг·м2 Допусти-мый момент инерции меха-низма, кг·м2
    5/4 Рном 4/4 Рном 3/4 Рном 2/4 Рном 5/4 Рном 4/4 Рном 3/4 Рном 2/4 Рном
    А4-355LK-4 У3
    А4-355LK-4 Т3
    200 6000 23,0 1500 0,87 0,88 0,84 0,74 93,8 93,9 93,8 93,0 50 6,0 1,2 2,2 5,25 71
    А4-355L-4 У3
    А4-355L-4 Т3
    250 29,0 0,85 0,75 93,9 94,1 93,9 93,2 6,25 89
    А4-355Х-4 У3
    А4-355Х-4 Т3
    315 36,0 94,2 94,5 94,2 93,5 8,0 110
    А4-355У-4 У3
    А4-355У-4 Т3
    400 45,0 0,88 0,89 0,86 0,76 94,8 95,3 95,0 94,0 10,0 140
    А4-355L-6 У3
    А4-355L-6 Т3
    200 23,5 1000 0,85 0,86 0,82 0,73 93,5 93,8 93,6 92,8   11,0 215
    А4-355Х-6 У3
    А4-355Х-6 Т3
    250 29,5 0,87 0,84 0,75 93,7 94,0 93,8 93,0 13,0 265
    АО4-355L-4 У2
    АО4-355L-4 Т2
    200 23,5 1500 0,86 0,83 0,76 93,2 93,4 92,5 90,0 6,5 2,3 5,75 89
    АО4-355Х-4 У2
    АО4-355Х-4 Т2
    250 29,0 0,88 0,85 94,0 94,3 93,7 93,0 7,0 110
    АО4-355У-4 У2
    АО4-355У-4 Т2
    315 36,0 0,87 0,89 0,86 0,77 94,2 94,6 94,0 9,0 140
    АО4-355Х-6 У2
    АО4-355Х-6 Т2
    200 23,5 1000 0,85 0,86 0,83 0,75 93,3 93,8 93,0 92,0 11,75 265

    Номинальный режим работы продолжительный (S1) по ГОСТ 183-74.
    Пуск двигателей осуществляется непосредственно от сети. Двигатели допускают два пуска из холодного состояния, следующие друг за другом с интервалом не менее 1 мин, и не более одного пуска из горячего состояния. Двигатели обеспечивают запуск механизмов со средним моментом статических сопротивлений за время пуска - 0,3 номинального момента и моментом инерции, не превышающим показатели, приведенные в таблице.
    Для этих условий общее число пусков в период эксплуатации не менее 2000, число пусков в год в течение гарантийного срока не менее 250.
    Срок службы до списания составляет не менее 30 лет при общей наработке 60 000 ч.

    Статор двигателей АО4-355 состоит из чугунной станины, сердечника и жесткой обмотки, уложенной в открытые пазы. Ротор состоит из сердечника и вала. Сердечники статора и ротора изготовляются из листов электротехнической стали. Обмотка статора двухслойная. Изоляция термореактивная класса F по ГОСТ 8865-93.
    Соединение фаз обмотки - "звезда".
    Выводные концы обмотки размещены в коробке выводов, снабженной тремя или четырьмя фарфоровыми изоляторами. Коробка выводов имеет кабельную муфту, допускающую подвод кабеля.
    Обмотка ротора короткозамкнутая, литая, выполнена из алюминия.
    Двигатели выполнены на подшипниках качения с одним свободным концом вала. Вал двигателя соединяется с валом приводимого механизма посредством эластичной муфты. Смазка подшипников консистентная. Станины и щиты отлиты из чугуна. На станине двигателя со степенью защиты IР54 отливаются ребра для увеличения площади охлаждения. В щитах и станине двигателя со степенью защиты IР23 имеются окна, закрытые жалюзи, для входа и выхода охлаждающего воздуха.
    Степень защиты двигателей А4-355-IР23, двигателей АО4-355-IР54 по ГОСТ 17494-87. Степень защиты коробки выводов двигателей - IР54.
    Способ охлаждения двигателей А4-355-1С01, двигателей АО4-355-1С0141 по ГОСТ 20459-87. y

    В комплект поставки входят: электродвигатель со шпонкой на приводном конце вала и эксплуатационная документация.

  • Характеристики
    Число полюсов
    6, 4
    Условное обозначение длины сердечника статора
    LК, Y, X, L
    Число оборотов в минуту (об/мин)
    1500, 1000
    Мощность номинальная, кВт
    200, 250, 315, 400
    Степень защиты
    IP54
    Номинальное напряжение, кВ
    6
    Климатическое исполнение
    У3
    Тип
    А4-355

    Таблица 1

    Основные характеристики асинхронного электродвигателя переменного тока А4-355LK-4у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    A4-355LK-4 200 6000 50,6 23 93,9 1500 1200 IP23

    Таблица 2

    Основные характеристики асинхронного электродвигателя переменного тока А4-355L-4у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    A4-355L-4 250 6000 50,6 29 94,1 1500 1250 IP23

    Таблица 3

    Основные характеристики асинхронного электродвигателя переменного тока А4-355L-6у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    А4-355L-6 200 6000 50,6 23,5 933 1000 1350 IP23

    Таблица 4

    Основные характеристики асинхронного электродвигателя переменного тока А4-355Х-6у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    А4-355Х-6 250 6000 50,6 29,5 94 1000 1500 IP23

    Таблица 5

    Основные характеристики асинхронного электродвигателя переменного тока А4-355Х-4у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    А4-355Х-4 315 6000 50,6 36 94,5 1500 1450 IP23

    Таблица 6

    Основные характеристики асинхронного электродвигателя переменного тока А4-355У-4у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    A4-355Y-4 400 6000 50,6 45 95,3 1500 1730 IP23

    где,

    N – Мощность, кВт

    U – Напряжение, В

    I – Ток, А

    h – КПД, %

    n – Частота вращения, об/мин

    M – Масса, кг

    IP – Степень защиты ГОСТ 17494-87

  • Конструкция

    Рис. 1 Устройство асинхронного электродвигателя переменного тока А4-355LK-4у3(как пример)





    Таблица 2

    Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока А4-355LK-4у3

    IM 1001-1081 Исполнение Лапы

    Тип L, l1, l2, l10, l11,  l30, l33, l31, b, b1, b2 b10,
    мм мм мм мм мм мм мм мм мм мм мм мм
    A4-355LK-4 1480 170 170 630 730 1205 569 254 730 25 25 610

    Тип b20, b30, h, h1, h2, h5, h6, h31, h34, d1, d2, d10,
    мм мм мм мм мм мм мм мм мм мм мм мм
    A4-355LK-4 495 984,5 355 12 12 95 95 870 760 90 90 28

    Рис. 2 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока А4-355LK-4у3

    IM 1001-1081 Исполнение Лапы
