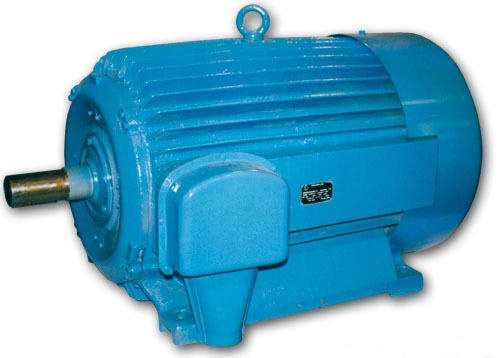

Электродвигатель переменного тока асинхронный АО103 Код ed-18540

+

Электродвигатель переменного тока асинхронный АО103-(4, 6, 8, 10 – число полюсов)

Число оборотов в минуту (об/мин) 1500, 1000, 750, 600
Мощность номинальная, кВт 125, 100, 160, 200
Степень защиты IP44
Номинальное напряжение, кВ 0.22/0.38
Тип АО103
  • Описание

    Асинхронного электродвигателя переменного тока АО103

    Трехфазный асинхронный электродвигатель АО102-10м предназначен для привода различных механизмов: вентиляторов, дымососов, центробежных насосов, дробильных механизмов, углеразмольных мельниц, транспортеров и пр. в стационарных установках, а также для работы в качестве привода механизмов на судах неограниченного района плавания кроме аварийного оборудования. Изготавливается для нужд народного хозяйства, а также для нужд ВМФ России с морским и речным регистрами судоходства РФ.

    Конструкция асинхронного электродвигателя переменного тока АО103

    Конструктивное исполнение и способ монтажа: IM 1001, IM 1002, IM 3011 (по ГОСТ 2479-79). По требованию заказчика изготавливаются двигатели с другим способом монтажа.

    Климатическое исполнение – умеренное, общеклиматическое морское (У, ОМ) по ГОСТ 15150.

    Степень защиты от воздействия окружающей среды IP 44 по ГОСТ 17494-87.

    Режим работы – продолжительный S1 по ГОСТ 183-74 (для общепромышленного исполнения) и S1 по ГОСТ Р 52776 (для исполнения с приемкой «Росатом» и судового исполнения).

    Вид тока – переменный трехфазный.

    Частота тока – 50 Гц.

    Напряжение – 220/380 В или 380 В. По требованию заказчика возможно изготовление двигателей с другим напряжением.

    Направление вращения – любое.

    Допускаемая высота эксплуатации* – 1000 м над уровнем моря.

    Группа условий эксплуатации – M1 по ГОСТ 17516.1–90 (для общепромышленного исполнения), М46 по ГОСТ 17516 (для судового исполнения).

    Способ охлаждения двигателей – IC0141 по ГОСТ 20459.

    Класс нагревостойкости изоляции обмотки статора не ниже F по ГОСТ 8865 (для общепромышленного исполнения) и H по ГОСТ 8865 (для судового исполнения).

    Уровень шума двигателей не должен превышать предельных значений: по 1 классу по ГОСТ 16372 (для общепромышленного исполнения), таблицы №1 ГОСТ Р 53148 (для судового исполнения).

    *При установке двигателя свыше 1000м номинальная мощность двигателя должна быть снижена согласно ТУ.

    Условные обозначения

    Асинхронного электродвигателя переменного тока АО103-10м (как пример)

    где,

    А – двигатель асинхронный с короткозамкнутым ротором;

    О – обдуваемый закрытый;

    10 – порядковый номер серии;

    103 – условное обозначение наружного диаметра сердечника статора (высота оси вращения 400 мм);

    1,2, 3, 4 – условное обозначение длины сердечника статора;

    4, 6, 8, 10 – число полюсов;

    У, ОМ – климатическое исполнение по ГОСТ 15150-69;

    2, 4 – категория размещения по ГОСТ 15150-69.

  • Характеристики
    Число оборотов в минуту (об/мин)
    1500, 1000, 750, 600
    Мощность номинальная, кВт
    125, 100, 160, 200
    Степень защиты
    IP44
    Номинальное напряжение, кВ
    0.22/0.38
    Климатическое исполнение
    У3
    Тип
    АО103

    Таблица 1

    Основные характеристики асинхронного электродвигателя переменного тока АО103-10м

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО103-10М 100 220/380/500 50,6 348/201/159 92 600 1490 IP56

    Таблица 2

    Основные характеристики асинхронного электродвигателя переменного тока АО103-8м

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО103-8М 125 220/380/500 50,6 408/236/179 93,5 750 1470 IP52

    Таблица 3

    Основные характеристики асинхронного электродвигателя переменного тока АО103-6м

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО103-6М 160 380/500 50,6 294/223 93 1000 1570 IP48

    Таблица 4

    Основные характеристики асинхронного электродвигателя переменного тока АО103-4м

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО103-4М 200 380/500 50,6 361/274 92,5 1500 1500 IP44

    где,

    N – Мощность, кВт

    U – Напряжение, В

    I – Ток, А

    h – КПД, %

    n – Частота вращения, об/мин

    M – Масса, кг

    IP – Степень защиты ГОСТ 17494-87

  • Конструкция

    Рис. 1 Устройство асинхронного электродвигателя переменного тока АО103-10м (как пример)





    Таблица 2

    Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО103-10м

    IM 1001-1081 Исполнение Лапы

    Тип L, l1, l2, l3, l10, l11,  l30, l31, l33, b, b1, b2 b10,
    мм мм мм мм мм мм мм мм мм мм мм мм мм
    АО10З-10М 1570 170 170 280 700 790 1380 230 750 770 25 25 650

    Тип b20, b30, h, h1 h2 h5, h6, h31, h34, d1, d2, d10, -
    мм мм мм мм мм мм мм мм мм мм мм мм
    АО10З-10М 485 975 400 9 9 95 95 900 30 90 90 32 -



    Рис. 2 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО103-10м

    IM 1001-1081 Исполнение Лапы
