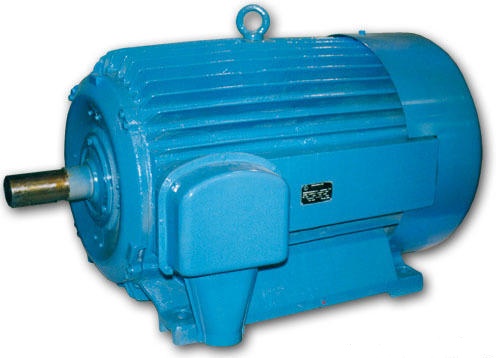

Электродвигатель переменного тока асинхронный АО101 Код ed-18520

Асинхронного электродвигателя переменного тока АО101

Трехфазный асинхронный электродвигатель АО101-10м предназначен для привода различных механизмов: вентиляторов, дымососов, центробежных насосов, дробильных механизмов, углеразмольных мельниц, транспортеров и пр. в стационарных установках, а также для работы в качестве привода механизмов на судах неограниченного района плавания кроме аварийного оборудования. Изготавливается для нужд народного хозяйства, а также для нужд ВМФ России с морским и речным регистрами судоходства РФ.

Конструкция асинхронного электродвигателя переменного тока АО101

Конструктивное исполнение и способ монтажа: IM 1001, IM 1002, IM 3011 (по ГОСТ 2479-79). По требованию заказчика изготавливаются двигатели с другим способом монтажа.

Климатическое исполнение – умеренное, общеклиматическое морское (У, ОМ) по ГОСТ 15150.

Степень защиты от воздействия окружающей среды IP 44 по ГОСТ 17494-87.

Режим работы – продолжительный S1 по ГОСТ 183-74 (для общепромышленного исполнения) и S1 по ГОСТ Р 52776 (для исполнения с приемкой «Росатом» и судового исполнения).

Вид тока – переменный трехфазный.

Частота тока – 50 Гц.

Напряжение – 220/380 В или 380 В. По требованию заказчика возможно изготовление двигателей с другим напряжением.

Направление вращения – любое.

Допускаемая высота эксплуатации* – 1000 м над уровнем моря.

Группа условий эксплуатации – M1 по ГОСТ 17516.1–90 (для общепромышленного исполнения), М46 по ГОСТ 17516 (для судового исполнения).

Способ охлаждения двигателей – IC0141 по ГОСТ 20459.

Класс нагревостойкости изоляции обмотки статора не ниже F по ГОСТ 8865 (для общепромышленного исполнения) и H по ГОСТ 8865 (для судового исполнения).

Уровень шума двигателей не должен превышать предельных значений: по 1 классу по ГОСТ 16372 (для общепромышленного исполнения), таблицы №1 ГОСТ Р 53148 (для судового исполнения).

*При установке двигателя свыше 1000м номинальная мощность двигателя должна быть снижена согласно ТУ.

Условные обозначения

Асинхронного электродвигателя переменного тока АО101-10м (как пример)

где,

А – двигатель асинхронный с короткозамкнутым ротором;

О – обдуваемый закрытый;

10 – порядковый номер серии;

101 – условное обозначение наружного диаметра сердечника статора (высота оси вращения 400 мм);

1,2, 3, 4 – условное обозначение длины сердечника статора;

4, 6, 8, 10 – число полюсов;

У, ОМ – климатическое исполнение по ГОСТ 15150-69;

2, 4 – категория размещения по ГОСТ 15150-69.

Таблица 1

Основные характеристики асинхронного электродвигателя переменного тока АО101-10м

Таблица 2

Основные характеристики асинхронного электродвигателя переменного тока АО101-8м

Таблица 3

Основные характеристики асинхронного электродвигателя переменного тока АО101-6м

Таблица 4

Основные характеристики асинхронного электродвигателя переменного тока АО101-4м

где,

N – Мощность, кВт

U – Напряжение, В

I – Ток, А

h – КПД, %

n – Частота вращения, об/мин

M – Масса, кг

IP – Степень защиты ГОСТ 17494-87

Рис. 1 Устройство асинхронного электродвигателя переменного тока АО101-10м (как пример)

Таблица 2

Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО101-10м

IM 1001-1081 Исполнение Лапы

Рис. 2 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО101-10м

IM 1001-1081 Исполнение Лапы
