Электродвигатель переменного тока асинхронный АО2-90-2у3 Код ed-18501

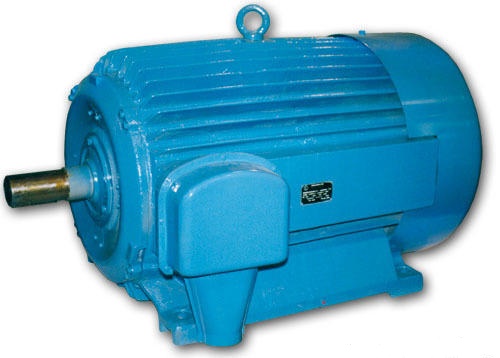

Асинхронного электродвигателя переменного тока АО2-90-2у3

Трехфазный асинхронный электродвигатель  АО2-90-2у3 предназначен для привода различных механизмов в стационарных установках и для работы в качестве привода механизмов на судах неограниченного района плавания кроме аварийного оборудования.  Производится для нужд народного хозяйства, ВМФ России с морским и речным регистрами судоходства РФ.

Трехфазный асинхронный электродвигатель АО2-90-2у3 также изготавливается  в соответствии с требованиями нормативно–технической документации для АЭС.

Конструкция асинхронного электродвигателя переменного тока АО2-90-2у3

Конструктивное исполнение и способ монтажа: IM 1001, IM 1002, IM 2001, IM2002, IM 3011 (по ГОСТ 2479-79). По требованию заказчика изготавливаются двигатели  с другим способом монтажа.

Климатическое исполнение – умеренное, общеклиматическое морское (У, ОМ) по ГОСТ 15150.

Степень защиты от воздействия окружающей среды IP 44 по ГОСТ 17494-87.

Режим работы – продолжительный S1 по ГОСТ 13-74 (для общепромышленного) и S1 по ГОСТ Р 52776 (для исполнения с приемкой «Росатом» и судового исполнения).

Класс безопасности – 2Н по НП–001 (для исполнения с приемкой «Росатом»).

Категория сейсмостойкости – I по НП–031 (для исполнения с приемкой «Росатом»).

Рассчетный уровень землетрясения – 9 баллов по шкале MSK–64 (для исполнения с приемкой «Росатом»).

Вид тока – переменный трехфазный.

Частота тока – 50 и 60 Гц.

Напряжение – 220/380В или 380 В. По требованию заказчика возможно изготовление двигателей на другое напряжение.

Направление вращения – любое.

Допускаемая высота эксплуатации* – 1000 м над уровнем моря.

Группа условий эксплуатации

M1 по ГОСТ 17516.1–90 (для общепромышленного исполнения)

М6 по ГОСТ 17516.1 (для исполнения с приемкой «Росатом»)

М46 по ГОСТ 17516 (для судового исполнения).

Способ охлаждения двигателей – IC01 по ГОСТ 20459–87 (для общепромышленного исполнения) и IC0141 по ГОСТ 20459 (для исполнения с приемкой «Росатом»).

Класс нагревостойкости изоляции обмотки статора не ниже B по ГОСТ 8865–87 (для общепромышленного исполнения) и H по ГОСТ 8865 (для судового исполнения).

Уровень шума двигателей не должен превышать предельных значений:  по 3 классу по ГОСТ 16372–84 (для общепромышленного исполнения),  по 1 классу по ГОСТ 16372–84 (для исполнения с приемкой «Росатом»), таблицы №1 ГОСТ Р 53148 (для судового исполнения).

*При установке двигателя свыше 1000м номинальная мощность двигателя должна быть снижена согласно ТУ.

Условные обозначения

Асинхронного электродвигателя переменного тока АО2-90-2у3

где,

А – двигатель асинхронный с короткозамкнутым ротором;

О – обдуваемый закрытый;

2 – порядковый номер серии;

90 – порядковый номер габарита (высота оси вращения в 280 мм);

1, 2 – условное обозначение длины сердечника статора;

0 – специальное исполнение с пониженной мощностью;

4, 6, 8, 10 – число полюсов;

А – специальное исполнение с приемкой «Росатом»

У, ОМ – климатическое исполнение по ГОСТ 15150-69

3, 4 – категория размещения по ГОСТ 15150-69

Таблица 1

Основные характеристики асинхронного электродвигателя переменного тока АО2-90-2у3

где,

N – Мощность, кВт

U – Напряжение, В

I – Ток, А

h – КПД, %

n – Частота вращения, об/мин

M – Масса, кг

IP – Степень защиты ГОСТ 17494-87

Рис. 1 Устройство асинхронного электродвигателя переменного тока АО2-90-2у3

 Таблица 2

Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-90-2у3 IM 1001-1081  Исполнение Лапы

Рис. 2 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-90-2у3 IM 1001-1081  Исполнение Лапы
