АД100С-Т400-РМ35-1 Код di-18960

+

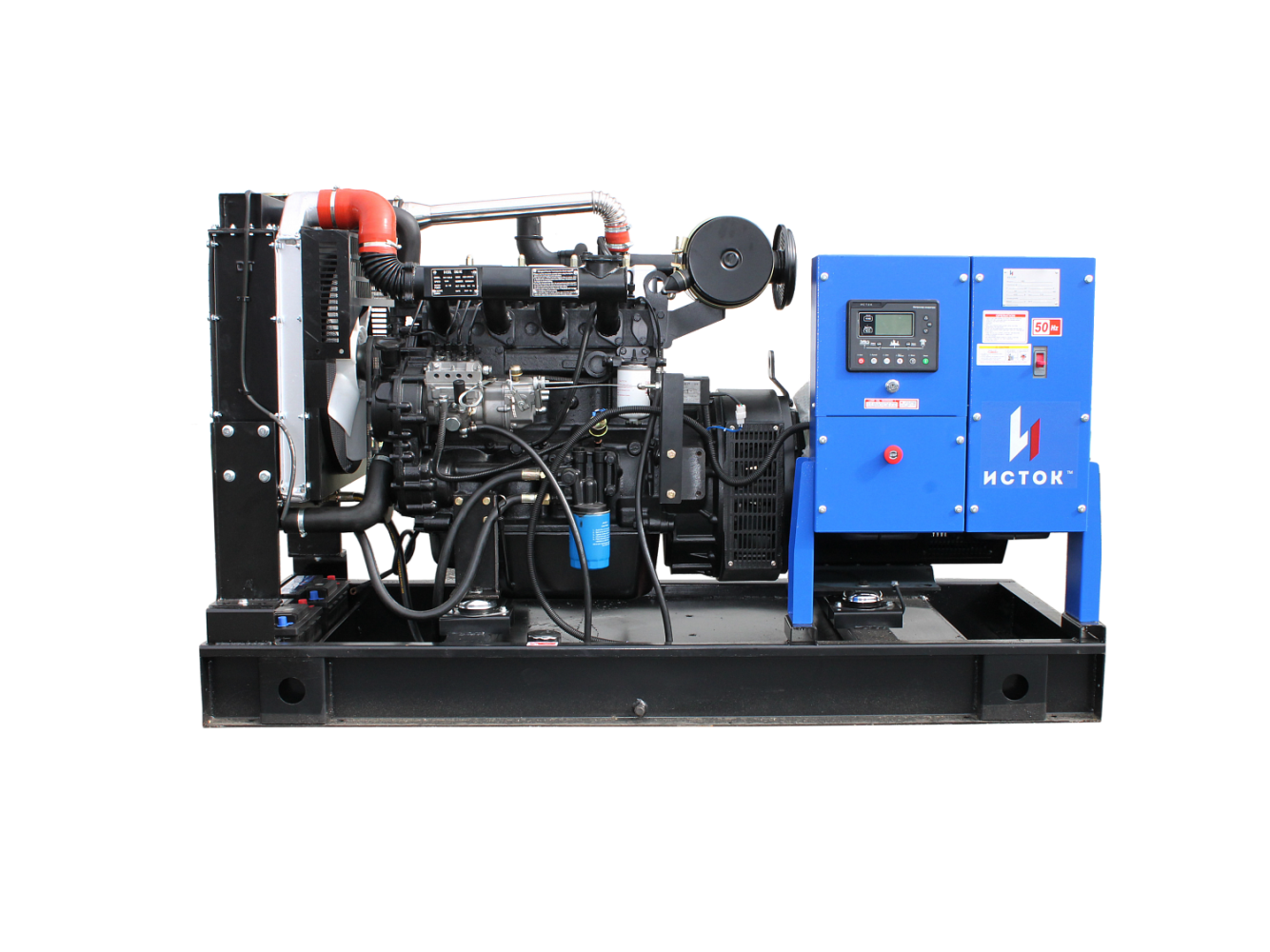

Дизельный генератор ИСТОК™ АД100С-Т400-РМ35-1 – трехфазный дизельный генератор переменного тока, номинальной мощностью 100 кВт, предназначен для основного и резервного энергоснабжения.
Мощность, кВт 100
Тип торлива Дизель
Мощность максимальная, кВт 110
Напряжение, В 230/400
  • Описание

    Двигатель: дизельные двигатели «RICARDO/KOFO», отлично себя зарекомендовали, как неприхотливые, простые и недорогие в обслуживании.

    Размещение: генераторные установки открытого исполнения устанавливаются в контейнеры или помещения, защищенные от неблагоприятных погодных условий.

    Предпродажная подготовка: все генераторные установки, перед отгрузкой заправляются маслом, охлаждающе жидкостью и проходят 2х часовую обкатку с тестирование под нагрузкой и обязательным контролем параметров.

  • Характеристики
    Мощность максимальная, кВт
    110

    Основные характеристики

    Производитель Исток
    Мощность номинальная, кВт 100
    Мощность максимальная, кВт 110
    Мощность, кВА 125
    Мощность максимальная, кВА 137,5
    Напряжение, В 230/400
    Частота, Гц 50
    Сила тока (номинальная), А 180
    Топливный бак, Л 150
    Уровень шума, дБ 92
    Масса, кг. 1300
    Габариты, ДхШхВ, мм 2250*900*1450
    Гарантия 2 года

    Генератор

    Модель альтернатора 274D
    Тип альтернатора Синхронный, одноопорный
    Класс изоляции H
    Коэффициент мощности cosФ 0,8
    Количество полюсов 4
    Возбуждение Бесщеточное, AVR

    Двигатель

    Марка двигателя KOFO
    Модель двигателя R6105AZLD
    Количество цилиндров 6
    Расположение цилиндров Рядный
    Тип двигателя Турбированный, рядный, 4-тактный
    Охлаждение Водо-воздушное
    Скорость вращения, об/мин 1500
    Мощность двигателя, кВт 121
    Рабочий объем двигателя, л 6,49
    Диаметр и ход поршня, мм 105x130
    Степень сжатия 17:1
    Система запуска Электростартер
    Объем масляной системы 20
    Объём системы охлаждения, л 34
    Расход топлива при 75% нагрузке, л/ч. 19,53
    Удельный расход топлива, г/кВт*ч 224
    Рекомендуемое масло SAE10W30, 10W40

    Система управления

    Модель контроллера Исток 6120
    Индикация основных парметров ГУ Есть
    Индикация/останов двигателя по перегреву двигателя Есть
    Индикация/останов двигателя по низкому уровню масла Есть
    Индикация/останов двигателя по превышению частоты оборотов Есть
    Индикация/звуковой сигнал общей аварии Есть
    Индикация ошибки заряда АКБ Есть
    Функция задержки запуска Есть
    Функция задержки останова (для охлаждения двигателя) Есть
    Контроль и индикация напряжения АКБ Есть
    Индикация давления масла Есть
    Индикация моточасов Есть
    Индикация выработанной мощности Есть
    Выбор режима измерения Есть

  • Степень автоматизации

    Система управления станцией производит запуск и останову электроагрегата, измеряет текущие параметров двигателя, аварийную останову в случае аварии. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

    Первая степень автоматизации (Ручной запуск)Первая степень автоматизации (Ручной запуск)

    Стандартная комплектация дизельной электростанции ИСТОК™ предусматривает первую степень автоматизации.

    Система управления реализована на базе
    цифрового контроллера HGM–ИСТОК™.

    Основные функции системы управления по первой степени автоматизации:

    Автоматическое регулирование частоты вращения двигателя и напряжения
    Ручное или дистанционное управление пуском и остановом
    Автоматическое срабатывание аварийно-предупредительной сигнализации и защиты
    Отображение значений контролируемых параметров на дисплее контроллера

    Вторая степень автоматизации
    (Автоматический запуск)Вторая степень

    Вторая степень автоматизации является дополнительной опцией и устанавливается в качестве дополнительного оборудования.

    Система управления реализована на базе цифрового контроллера ИСТОК™ HGM – 6120 и дополнительно комплектуется шкафом АВР укомплектованного зарядным устройством.

    Шкаф АВР изготовлен на базе контроллера DKG-171. Также генераторная установка комплектуется электрическим подогревателем двигателя.



    Основные функции системы управления по первой степени автоматизации:
    Автоматическое регулирование частоты вращения двигателя и напряжения
    Ручное или дистанционное управление пуском и остановом
    Автоматическое срабатывание аварийно-предупредительной сигнализации и защиты
    Отображение значений контролируемых параметров на дисплее контроллера
    Основные функции системы управления по второй степени автоматизации:
    Автоматический запуск генераторной установки при пропадании основной сети
    Автоматическое регулирование частоты вращения двигателя и напряжения
    Автоматическое срабатывание аварийно-предупредительной сигнализации и защиты
    Отображение значений контролируемых параметров на дисплее
    Запуск электростанции в автоматическом, удаленном режиме с обеспечением всех необходимых предварительных операций
    Автоматический ввод устройств в синхронный режим работы посредством систем удаленного управления либо ручным кнопочным запуском
    Автоматический подогрев двигателя
    Автоматический останов
