Инвертор

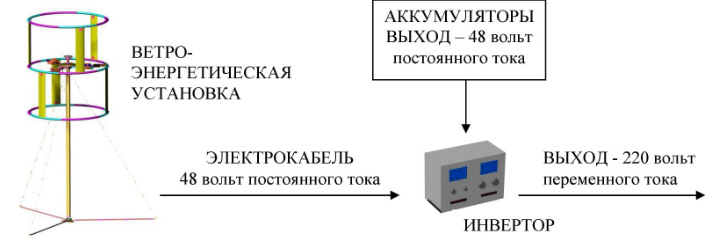

При наличии ветра ветро-ротор, состоящий из лопастей, закрепленных между кольцами, вращается и приводит в движение генератор, который вырабатывает так называемую "грязную энергетику", т.е. электрический ток с переменным напряжением, постоянно меняющим амплитуду, частоту и фазу. С помощью электронного регулятора "грязная энергия" преобразуется в напряжение 48 вольт постоянного тока, который через инвертор преобразуется в переменный ток с переменным напряжением 220В/50Гц и поступает непосредственно потребителю.

СИНУСОИДА И КВАЗИ-СИНУСОИДА

Одни инверторы на выходе могут вырабатывать чистую синусоиду, как это делают энергетические компании. Отклонение фазы +/- 2%. Стоимость такого прибора достаточно высокая.
Другие инверторы могут вырабатывать квази-синусоиду. Они дешевле приборов, вырабатывающих чистую синусоиду в 4-6 раз. В этом случае график тока напоминает синусоиду, но может иметь наличие паразитных гармоник, искажающих чистую синусоиду, или так называемую "бороду". Эти паразитные гармоники абсолютно не влияют на большинство бытовых приборов (нагреватели, компьютеры, телефоны, факсы, лампы накаливания, датчики и т.п.), однако могут оказать непредсказуемое воздействие на устройства, содержащие электродвигатель (холодильник, стиральная машина, копировальный аппарат при постоянной загрузке, электродрель, вентиляторы и т.д.) в связи с тем, что паразитные гармоники, содержащиеся в синусоиде, нагревают обмотки электродвигателя и могут вызвать перегрев электроприбора.

Для проверки годности инвертора для конкретного применения можно провести несложный тест: устаревшие блоки бесперебойного питания для компьютеров, как правило, имеют на выходе трапециевидную характеристику, близкую к синусоиде. Таким образом, подключив проблемные приборы к такому блоку, можно испытать их на предмет нагрева. Если нагрев незначительный, или вообще отсутствует, можно запитывать их от квазисинусоидального инвертора. Если же нагрев значительный, то такой инвертор использовать нельзя, т.к. возможен перегрев прибора. И в этом случае необходимо использовать инвертор с синусоидальным выходом.

Вариантом решения может служить распределение различных сетей (синусоидальное напряжение и квази-синусоидальное напряжение) по помещению потребителя с соответствующим включением электроприборов в "свою" сеть. Это сэкономит деньги на покупку большого инвертора с синусоидальным выходом.

Например, приобретено две ветроустановки каждая по 3 кВт. Можно не покупать один инвертор на 6 кВт или два на 3 кВт с синусоидальным выходом. Решение может быть таким: от одной запитан инвертор с синусоидальным выходом, от которого питаются холодильник, стиральная машина, копировальный аппарат при постоянной загрузке, электродрель, вентиляторы и т.д. От другой запитан инвертор с квази-синусоидальным выходом, от которого питаются нагреватели, компьютеры, телефоны, факсы, лампы накаливания, датчики и т.п. Единственной проблемой в этом случае будет монтаж дополнительной проводки в помещении.


Аккумуляторные батареи, как правило, включены параллельно с кабелем выхода генератора через устройство контроля заряда и подпитывают инвертор в случае недостатка или отсутствия ветра. Выход инвертора подключается к клеммам, от которых должна идти внутренняя разводка по помещению потребителя.

Одна крупная ветроустановка может работать с несколькими малыми инверторами, включенными параллельно. Например, два 3 кВт-ных инвертора могут работать с одной 6-кВт-ной ветроэнергетической установкой. Для этого необходимо провести сопряжение этих инверторов.
