Трехфазные стабилизаторы переменного напряжения с функцией энергосбережения NORMEL

• Общие сведения и назначение
• Принцип работы устройства NORMEL
• Область применения
• Экономическая эффективность
• Номенклатура и цены
• Принцип экономии электроэнергии
• Технические характеристики и описание
• Монтаж, обслуживание и сервис
• Гарантии изготовителя

Общие сведения и назначение

Одним из приоритетов государственной политики России является снижение энергоемкости экономики страны, повышение эффективности энергопотребления и энергосбережение. В условиях современной экономики такая задача стоит перед каждым предприятием потребителем энергоресурсов.

Наша цель техническое воплощение данной задачи с применением инновационных технологий в практическом решении – это нормализаторы NORMEL.

Философия NORMEL – в единстве решений по энергосбережению, качественному питанию и защите оборудования, что выражается в применении инновационных технологий, неординарных технических характеристиках оборудования и использовании высококачественных современных комплектующих и схемных решений.

Контроль качества и надежности изделий гарантируют, что каждое изделие NORMEL отвечает самым высоким требованиям потребителя и будет надежно работать в любой системе и в любых условиях.

Полная линейка высококачественных нормализаторов способна удовлетворить любые запросы с учетом целесообразных затрат на решение проблем электропитания Вашего оборудования.

Современное инновационное устройство NORMEL создано для решения вопросов эффективности использования электроэнергии и оборудования в любой сфере деятельности.

Принципы и технологии заложенные в наше оборудование прошли длительное тестирование на различных предприятиях и в технических лабораториях. Технологии NORMEL показали отличные результаты как эффективное средство для решения проблем энергоснабжения и энергосбережения.

Принцип работы устройства NORMEL

Нормализаторы NORMEL обеспечивают качество электроэнергии в соответствии с действующим межгосударственным стандартом ГОСТ РФ 13109 - 1997 г. в процессе автоматического регулирования величины входного напряжения +/-5%.

При уровнях напряжения имеющих значительные отклонения от требований ГОСТа, возможно использование 2х или 3х нормализаторов с последовательным включением, что приведет к расширению диапазона регулирования напряжения, соответственно в 2 и 3 раза.

Изделия серии ESSV функционально обеспечивают следующие режимы работы:

• «ТРАНЗИТ» - напряжение на нагрузке равно напряжению сети;
• «ПОНИЖЕНИЕ СЕТЕВОГО НАПРЯЖЕНИЯ» - напряжение на нагрузке ниже напряжения сети на заданную величину;
• «ПОВЫШЕНИЕ СЕТЕВОГО НАПРЯЖЕНИЯ» - напряжение на нагрузке выше напряжения сети на заданную величину.

Устройство изделия ESSV разработано на основе патента РФ №2237270 от 09.01.2003 и №2377630 от 16.09.2008.

Область применения

Нормализаторы NORMEL серии ESSV широко применяется в качестве индивидуального энергосберегающего устройства стабилизированного питания во всех сферах народного хозяйства.

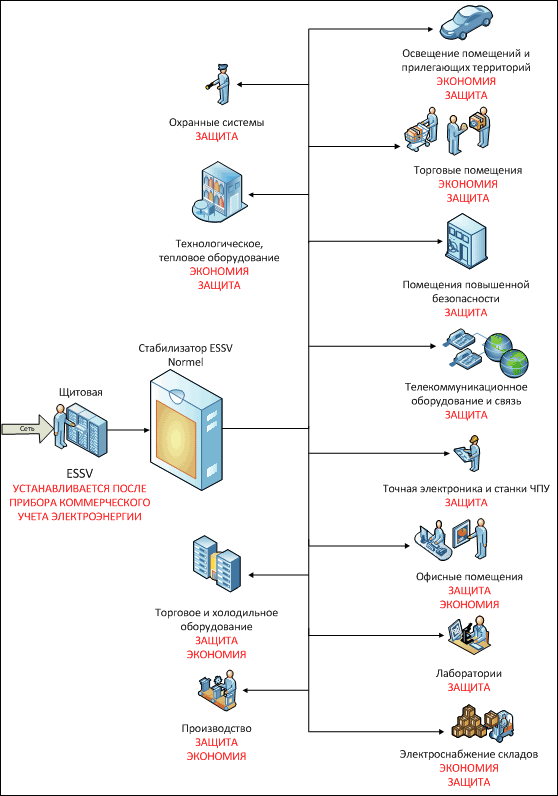

В схеме указаны лишь некоторые примеры области применения данного устройства.

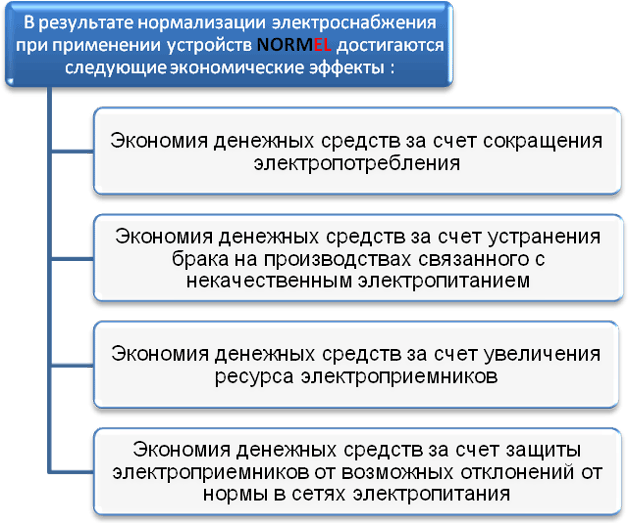

Экономическая эффективность

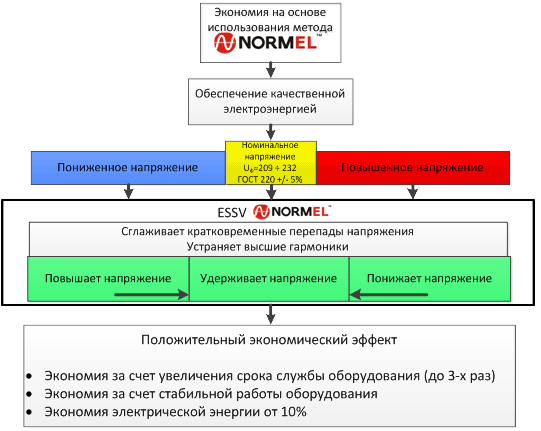

Методика расчета экономической эффективности функции энергосбережения

Σ = ΔP · cosφ · T · t_{факт.загрузки}

Σ - сумма экономии

ΔP_факт = 12 ÷ 20 % при cos φ= 0,6 ÷ 1 (где cos φ – соотношение в нагрузке потребителя реактивной и активной мощностей), т.е. ΔP_факт = ΔP * cos φ (Вт)

T - тариф за 1 кВт/ч = (1,5-4) рубля.

t_{факт.загрузки} – время фактической загрузки – 8760 часов (24 часа*365 дней)

Таблица зависимости эффекта экономии от типа нагрузки.

Тип нагрузки	cosφ	R сопротивление нагрузки	Получаемый эффект экономии	Уровень загрузки
P=U *I * cosφ	от 0,6 до 1	Const или циклическая const	ΔP от P нагрузки	Характеристика линейная
Активная омическая	1	–	≈20%	–
Смешанная (активная+реактивная)	0,6 ÷ 1	–	от 12% до 20%	–

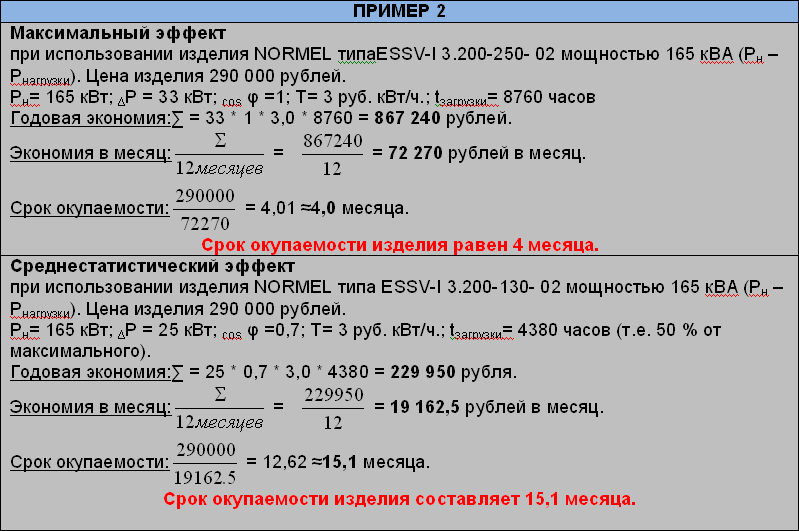

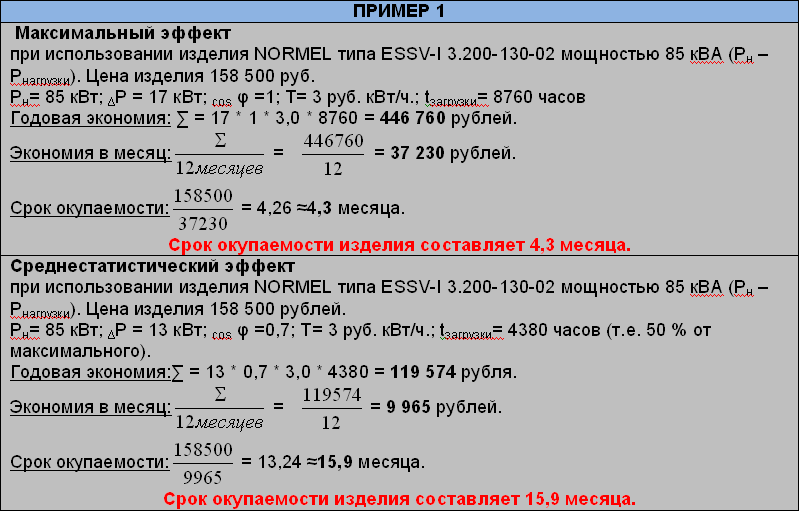

Ниже приведены примеры окупаемости устройств NORMEL

Номенклатура и цены

Энергосберегающие нормализаторы NORMEL серии ESSV-I Стоимость стабилизации 1 кВА с применением нормализатора серии ESSV составляет 1500 рублей, у прочих этот показатель равен 3500 рублей и более

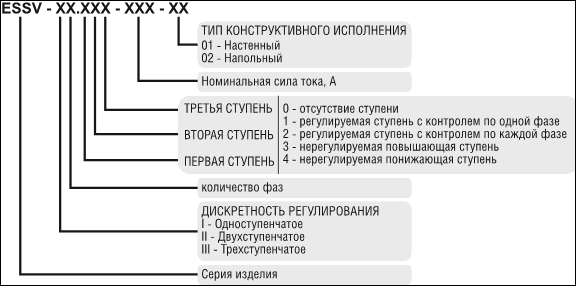

Серия ESSV-I	Трехфазный одноступенчатый с контролем напряжения по каждой фазе
Тип	Номинальный ток, А	Максимальная мощность нагрузки, кВА	Диапазон входного напряжения сети, В	Габаритные размеры, мм	Вес, кг	Цена, руб.
ESSV-I3.200-050-02	50	35	170 ÷ 260	800х750х350	65	79 000,00
ESSV-I3.200-080-02	80	55	170 ÷ 260	800х750х350	70	125 500,00
ESSV-I3.200-130-02	130	85	170 ÷ 260	800х750х350	85	158 500,00
ESSV-I3.200-160-02	160	110	170 ÷ 260	800х750х350	110	191 500,00
ESSV-I3.200-205-02	205	135	170 ÷ 260	800х750х350	120	244 000,00
ESSV-I3.200-250-02	250	165	170 ÷ 260	800х750х350	125	290 000,00
ESSV-I3.200-330-02	330	220	170 ÷ 260	800х750х350	130	369 000,00
ESSV-I3.200-415-02	415	270	170 ÷ 260	800х750х350	135	475 000,00

При уровнях напряжения имеющих значительные отклонения от требований ГОСТа, возможно использование двух и трех нормализаторов с последовательным включением, что приведет к расширению диапазона регулирования напряжения.

Принцип экономии электроэнергии

Принцип работы нормализатора NORMEL основан на автоматической коммутации обмоток фазных трансформаторов с помощью коммутационных аппаратов в зависимости от значений входных фазных напряжений.

U_н – напряжение на нагрузки (В) I_н – ток нагрузки (А) I_н – сопротивление нагрузки (const)(Ом) В случае если U_н ≥ 222В активируется режим вольтопонижения, при этом U_н = 222В – 12В = 210В. Так как R_н = const, то в соотвествии с законом Ома, U = I · R_const, I↓=U↓/Rconst

Ток в цепи также снижается. Мощность P = U · I. Сопротивление носит омический характер, из чего следует
P = U · I или P = U²/R ;  P = I² · R

ΔP = ΔU²/R или ΔP = ΔI² · R или ΔP = ΔU · ΔI

Принимаем во внимание, что ток I и напряжение U уменьшаются, то
ΔP = ΔU²/R или ΔP = ΔI² · R , из чего следует, что ΔP = ΔU · ΔI

Заключение: при понижении уровня напряжения потребителя снижается потребляемая электрическая мощность, на чем основан принцип работы изделия.

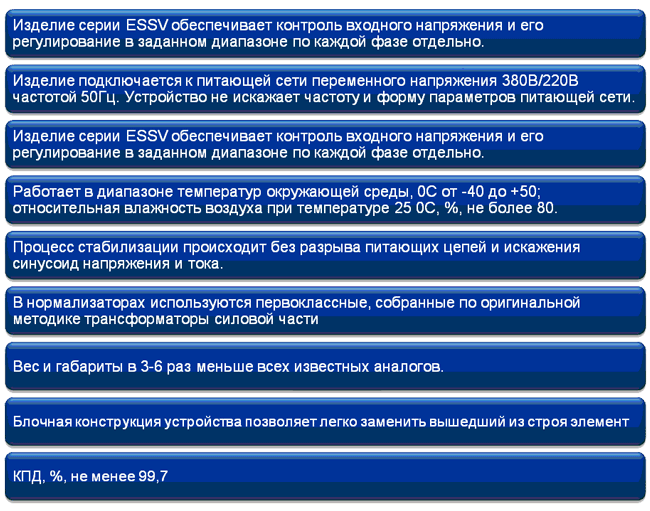

Технические характеристики и описание

Чтобы помочь Вам разобраться в продукции мы предлагаем нижеследующее техническое описание нормализаторов NORMEL и заложенных в них принципов и технологий

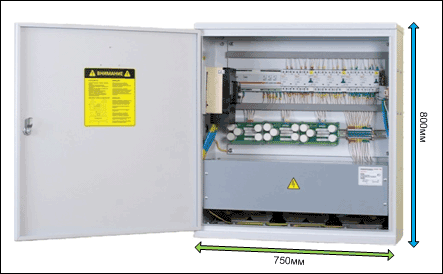

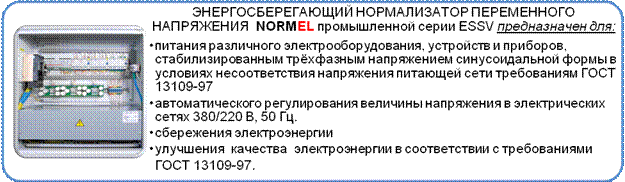

ЭНЕРГОСБЕРЕГАЮЩИЙ НОРМАЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ NORMEL - производится как устройство модульного построения, заключенное в единую металлическую оболочку размерами 800х750х350(мм), выполненную из стали толщиной 1,5 мм.с высококачественным полимерным покрытием.

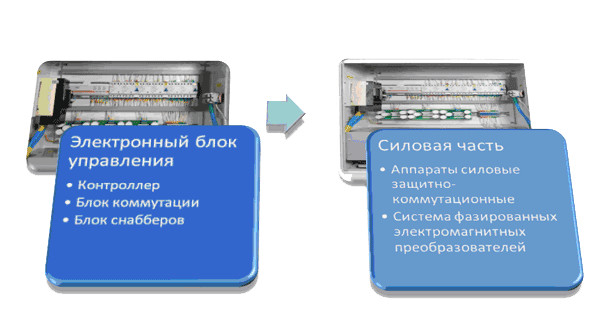

ЭНЕРГОСБЕРЕГАЮЩИЙ НОРМАЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ NORMEL включает в себя оригинальный электронный блок управления и силовую часть.

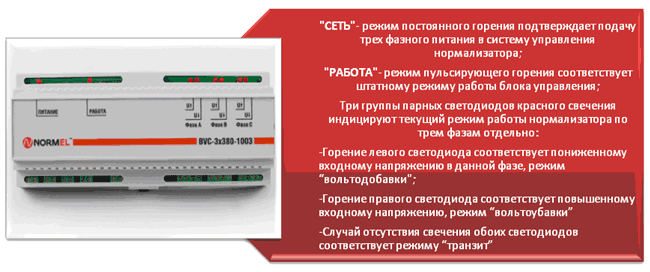

Блок управления оснащен системой индикации, выполняющий следующие функции:

---

Отправить заявку на поставку трехфазных стабилизаторов переменного напряжения с функцией энергосбережения NORMEL Вы можете: на эл.почту energynew@mail.ru; позвонив по тел. +7(343)2478551, +7(343)3456211; заполнив форму обратной связи.
