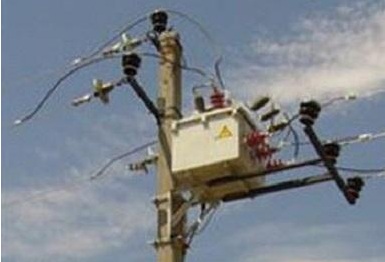

Автоматические пункты секционирования (реклоузеры) серии АПС-10-12,5/630

3. Преимущества АПС-10-12,5/630 (вакуумный реклоузер)

1. Общие сведения и назначение

Автоматические пункты секционирования серии АПС-10-12,5/630 предназначены для автоматизации и повышения надежности работы воздушных линий (ВЛ) электропередачи (кольцевых или радиальных) напряжением 6-10 кВтрехфазного переменного тока частотой 50 Гц для систем с изолированной и компенсированной нейтралью, и осуществляет следующие функциональные возможности и преимущества:

Автоматическое включение (функция АПС) и отключение воздушных линий электропередач при аварии по ВЛ.
Возможность определения места и причины аварии.
Ручное управление реклоузером.
Защита ВЛ.
Работа без участия и допуска человеческого фактора.
Малые габариты.
Любые климатические исполнения.
Отсутствие контакта с окружающей средой.
Долговечность в количестве коммутаций.
Возможность передачи информации о месте и характере повреждения ВЛ.

Функция АПС реализуется путем использования в АПС терминала микропроцессорной релейной защиты, этим же блоком определяется место и характер повреждения ВЛ.

Управление АПС осуществляется с помощью терминала микропроцессорной защиты в автоматическом режиме, и шкафом управления в ручном режиме.

Использование вакуумного выключателя позволяет допускать многотысячную коммутацию, а наличие блока микропроцессорной защиты определяет долговечность ВЛ, в связи с реагированием на аварийную ситуацию значительно менее инерционно относительно релейной защитой.

Наличие обогрева и степень защиты не менее IP 54, подразумевает выполнить реклоузер с любым видом климатического исполнения.

Использование в АПС GSМ оборудования позволяет дистанционно определять характер и место повреждения ЛЭП.

Количество и характер заит определяются используемым блоком микропроцессорной защиты.

2. АПС состоит из следующих элементов:

вакуумный выключатель наружной установки со встроенными трансформаторами тока
шкафа управления с микропроцессорным блоком защиты, автоматики и управления с встроенной АКБ
соединительный кабель
ограничители перенапряжений (ОПН)
монтажный комплект
трансформаторы напряжения (ТН) или трансформатор собственных нужд (ТСН) 6(10)(27)кВ/100(220)В наружной установки (по заказу);
один или более разъединителей наружной установки с ручным приводом (по заказу).

3. Преимущества АПС-10-12,5/630 (вакуумный реклоузер):

1. Коммутационный модуль (МК) в АПС – это именно вакуумный выключатель с твердотельной изоляцией, а не КРУН «киоскового» или «корпусного» типа с воздушной изоляцией, в котором возможно выпадение конденсата при перепадах температур и возможно избыточное давление в случае возникновения дуги внутри корпуса. Высоковольтная часть МК и ее привод имеет герметичное исполнение, что обеспечивает отсутствие контакта внутренних частей МК с атмосферой.

2. Весь АПС (МК и шкаф управления (ШУ)) имеет исполнение УХЛ1 с температурой окружающей среды от – 60 гр.С до +55гр. С, т.е. пригоден для работы в любых климатических условиях. Конструкция проверена двухгодовым опытом эксплуатации в северных и средних широтах России, особенно при резких перепадах температуры и обильных снегопадах зим 2003-2005 гг.

3. В АПС предусмотрена возможность антивандального исполнения, т. к. ШУ может быть установлен в закрытом безопасном месте, удаленном на расстояние до 100 м. МК имеет форму электротехнического устройства, а не загадочного ящика, привлекающего внимание вандалов.

4. МК в АПС – это модульная ремонтопригодная конструкция с тремя полюсами, каждый из которых может быть заменен при необходимости ремонта.

5. Крепление АПС осуществляется на одной опоре, что существенно снижает стоимость строительно-монтажных работ. Не требуется установка фундамента и ограждений.

6. В АПС используются встраиваемые и легкосъемные трансформаторы тока с диапазоном от 100 до 600 А.

7. АПС имеет форму, неудобную для гнездования птиц и не имеет большой площади для сбора шапок снега.

8. В конструкции МК нижние высоковольтные изоляторы изготовлены съемными. При снятии изоляторов предоставляется возможность подключения кабеля (кабельный ввод/вывод).

9. МК в АПС имеет устойчивость к воздействию УФ-лучей.

10. В стандартном исполнении АПС возможны все виды телемеханики: сухие контакты, порты RS 232 и RS 485 для связи по радиоканалу, опто-волокну, ВЧ-связи.

11. Осуществляется самодиагностика, тест-контроль всей системы, состоящей из ШУ, соединительного кабеля, вторичной обмотки трансформаторов тока и катушек включения и отключения привода. Сигнал об исправности системы выдаётся по сигналам телемеханики.

12. Наличие двух катушек управления (отключения и включения) более обычно и привычно для эксплуатационного персонала.

13. В АПС используется учет реального коммутационного ресурса вакуумных дугогасительных камер и количество выполненных АПС операций включения и отключения.

14. Имеется положительный двухгодичный опыт эксплуатации большого количества изделий в нефте-газовой отрасли и на железной дороге.

15. Обеспечивается полный объем требуемого комплекта поставки в части монтажа, ограничения перенапряжений, выполнения требований ПУЭ.

16. Проводится обучение персонала и авторский надзор за процессами монтажа, установки, наладки и эксплуатации, оперативной работой службы гарантийного ремонта.

17. АПС имеет сертификат соответствия требованиям ГОСТ 687 на напряжение до 27 кВ, номинальный ток 630 А и номинальный ток отключения до 16 кА. В соответствии с перечисленными преимуществами Управление энергетики ОАО Газпрома (Департамент по транспортировке, подземному хранении и использованию газа) выпустило рекомендательное письмо № 03/0832-111 от 03.02.2004 о применении АПС -10-12,5/630 УХЛ 1 на ВЛ – 6 и 10 кВ в качестве секционирующей и коммутационной аппаратуры при проектировании новых и реконструкции существующих линий электропередач.
