Вакуумные выключатели ВВТЭ-М Код va-18328

+

Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах

  • Описание

    Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах в промышленных и сетевых установках, в сетях трехфазного переменного тока с изолированной или заземленной через дугогасительный реактор нейтралью частоты 50 и (60 Гц), на номинальное напряжение до 12 кВ, Устанавливаются в ячейки типа КРУЭ-6П, 2КВЭ-6М, КРУП-6П, а также для замены маломасляных выключателей типа ВМПЭ-10, ВМП-10К, ВМГ-133, в любых КРУ: К-III, К-IIIУ, К-ХIII, КРУ-2В, К-ХХVI, К-37,КР-2-10, КВ-2-10, КСО-2-УМ, КСО-237, КСО-266, КСО-285, КРУ производства СНГ, Польши, Болгарии. Выключатели изготавливаются в стационарном исполнении.

    Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и ТУ16-91 ИНЛЯ.674152.007ТУ

    Условия эксплуатации выключателей

    • Высота над уровнем моря не более 1000 м;
    • Верхнее рабочее значение температуры воздуха при эксплуатации, не более:
      • для исполнения УХЛ2 - 50°С;
      • для исполнения Т3 - 60°С;
    • Нижнее рабочее значение температуры воздуха при эксплуатации: не менее:
      • для УХЛ2 - минус 60° С;
      • для Т3 – минус 10° С;
    • Относительная влажность воздуха 80% при 20°С;
    • Окружающая среда невзрывоопасная, атмосфера типа II (промышленная)
    • Cодержание коррозионно-активных агентов по ГОСТ 15150-69
    • Значения механических воздействующих факторов внешней среды соответствуют группе М6 по ГОСТ 17516.1-90
    • Рабочее положение выключателя в пространстве - вертикальное.
    • Выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°.
    • Требования техники безопасности соответствуют ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75

    Гарантии изготовителя

    Гарантийный срок эксплуатации - 5 лет со дня ввода в эксплуатацию.

  • Характеристики



    ВВТЭ-М-10-12,5-

    ВВТЭ-М-

    10-20

    ВВТЭ-М-10-31,5

    Климатическое исполнение

    УХЛ2, Т3

    Номинальное напряжение, В:

    Для исполнения УХЛ2

    Для исполнения Т3



    10

    11

    Номинальный ток, А:

    Для исполнения УХЛ2

    Для исполнения Т3



    630,1000,1600

    630,1000,1250

    Номинальный ток отключения, кА

    12,5

    20
    31,5

    Ток включения, кА

    12,5

    20
    31,5

    Ток термической стойкости в течение 3 с, кА

    12,5

    20
    31,5

    Ток электродинамической стойкости, кА

    32

    51
    81

    Номинальное напряжение цепей управления, В:

    переменного тока

    постоянного тока



    220

    220, 110

    Ток потребления электромагнитов управления, А, не более:

    электромагнит включения при 220В постоянного и переменного тока

    электромагнит включения при 110В постоянного тока

    электромагнит отключения при 220В постоянного и переменного тока

    электромагнит отключения при 110В постоянного тока



    60 60 70

    100



    2,5

    5

    Электрическое сопротивление токопровода главной цепи , мкОм:

    ВВТЭ-М-10-12,5

    ВВТЭ-М-10-20,ВВТЭ-М-10-31,5 при токе 630А

    ВВТЭ-М-10-20,ВВТЭ-М-10-31,5 при токе 1000А

    ВВТЭ-М-10-20,ВВТЭ-М-10-31,5 при токе 1600А

    ВВТЭ-М-10-20,ВВТЭ-М-10-31,5 при токе 1250А



    80





    60

    50

    40

    40

    Ход подвижного контакта, мм

    8+1

    Собственное время включения, с, не более

    0,1

    Собственное время отключения, с, не более

    0,018

    0,02
    0,02

    Полное время отключения, с, не более

    0,35

    0,04
    0,04

    Ток срабатывания токового электромагнита отключения, А



    3; 5

    Потребляемая мощность токовых электромагнитов, ВА

    30

    Ресурс по коммутационной стойкости, циклы “В-tn-О”

    50000

    30000
    30000

    Ресурс по механической стойкости , циклы “В-tn-О”

    50000

    30000
    30000

    Ресурс по коммутационной стойкости при номинальном токе отключения, циклы “ВО”

    50

    Масса не более, кг:

    74

    80
    77

    Срок службы до списания, лет

    25

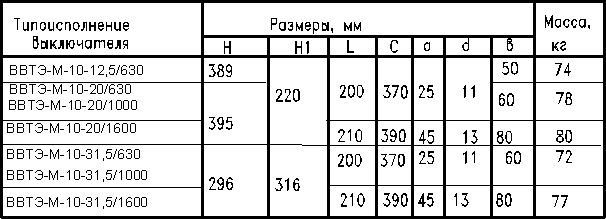

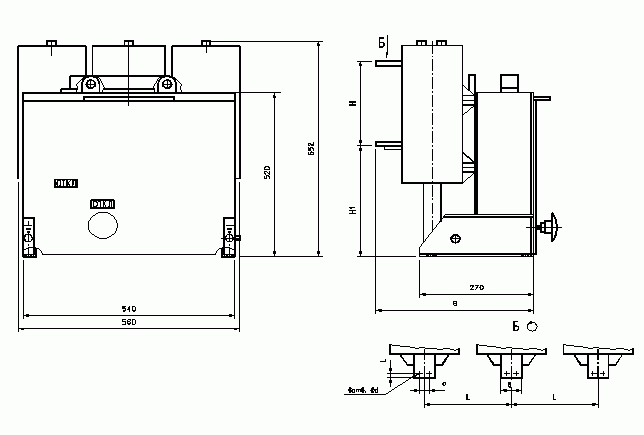

    Габаритные, установочные и присоединительные размеры, мм



    Согласно рис.1

    Схемы электрические принципиальные:

    На переменном оперативном токе

    На постоянном оперативном токе



    Согласно рис.2

    Согласно рис.3

  • Конструкция

    Принцип работы выключателя основан на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Высокая электрическая прочность вакуумного промежутка обеспечивает надежное гашение дуги. Гашение электрической дуги обеспечивается камерой дугогасительной вакуумной КДВХ 3-10-20/1600 УХЛ2 на 20 кА и КДВХ 4-10-31/1600 УХЛ2 на 31,5 кА.

    Выключатель состоит из следующих основных частей:

    • Три полюса с единым приводом на все полюса. Каждый полюс содержит КДВ и узлы поджатия контактов КДВ.
    • Электромагнит включения, который предназначен для оперативного включения выключателя.
    • Электромагнит отключения и токовые электромагниты для схем с дешунтированием (устанавливаются по заказу), предназначены для оперативного и аварийного отключения выключателя.
    • Вал выключателя, который предназначен для перемещения контактов КДВ за счет тягового усилия электромагнита включения и энергии, предварительно запасенной отключающей пружиной при включении, а также осуществляет кинематическую связь с блоком сигнализации.
    • Блок сигнализации, который предназначен для обеспечения работы схемы управления выключателя и сигнализации положения выключателя.
