Комплектные распределительные устройства серии КРУН Код ra-18169

КРУН разработаны для применения в блок РУ 6(10)кВ для наружной установки.

Техническое описание и инструкция по эксплуатации предназначены для ознакомления с конструкцией , порядком установки, организации правильной эксплуатации КРУ.

При проведении пуско-наладочных работ необходимо пользоваться документацией на основную комплектующую аппаратуру, входящую в комплект поставки в соответствии с опросным листом.

В состав КРУН входят различные типоисполнения, отличающиеся конструкцией и применяемым оборудованием. техническое описание и инструкция по эксплуатации рассчитана на обслуживающий персонал, прошедший подготовку по техническому использованию и обслуживанию электротехнических изделий высокого напряжения.

Техническое описание может служить информационным материалом для ознакомления с изделием проектных, монтажных и эксплуатирующих организаций.

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления в конструкцию могут быть внесены изменения, не отраженные в этом издании не изменяющих характеристик и параметров изделия, на условия его монтажа и эксплуатации.

Условия эксплуатации КРН (КРУН)

• климатическое исполнение УХЛ, категория размещения I по ГОСТ 15150-69;
• верхнее значение температуры окружающего воздуха: +40°С;
• нижнее значение температуры окружающего воздуха: −40°С;
• среднесуточная расчетная температура не выше +35°С;
• высота над уровнем моря не более 1000 м;
• окружающая среда — не пожароопасная, не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию; не подвергающаяся усиленному загрязнению.

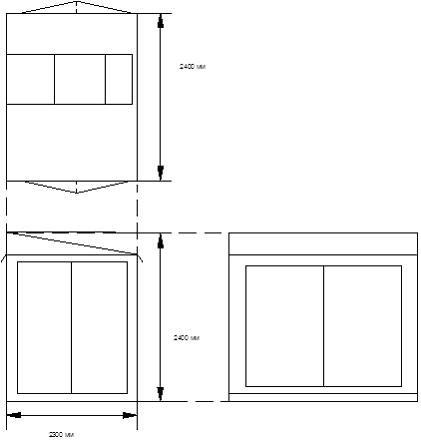

Конструктивно КРУН представляет собой металлический контейнер размером 2300×2400×2400 мм (L, D, H). Исполнение выполнено двухсторонним для удобства обслуживания, поэтому с двух сторон имеются двери, как с наружи так и внутри контейнера. Крыша односкатная, с профильным исполнением.

В контейнере расположены два высоковольтных отсека с установленными на передней стенке приводами разъединителей РВЗ-10\630 с элементами электрической блокировки, низковольтный отсек учета и РЗА.

Для безопасности обслуживания внутренние задние двери крепятся на болтах. Низковольтный отсек выполнен в виде двери с электрической блокировкой. Конструкция контейнера предусматривает установку сливных желобов для исключения вероятности попадания любых значительных по своей силе потоков воды внутрь. Конструкция внешних дверей также исключает проникновение любой другой влаги.

Функции пункта секционирования КРН (КРУН)-IV-10.

• Оперативные переключения в распределительной сети.
• Автоматическое отключение поврежденного участка.
• Автоматическое повторное включение линии.
• На базе двух пунктов секционирования — автоматическое включение резервного питания (АВР).
• Организация учета потребления электроэнергии с классом точности 0,5–1,0 (коммерческий учет).
• Возможность организации сбора информации о параметрах режима работы сети на основе микропроцессорных устройств защиты и учета электроэнергии.

КРУН-СВЛ устанавливается на заранее подготовленную площадку или фундаментные блоки, обеспечивающие отвод талых и дождевых вод. Для районов с высоким уровнем снежного покрова КРУН-СВЛ устанавливается на сваи высотой до 1,5 м.

Конструктивно КРУН-СВЛ представляет собой металлоконструкцию, внутри которой располагается распределительное устройство высокого напряжения (РУВН), состоящее из камер одностороннего обслуживания типа КСО-299М.

В высоковольтных отсеках КСО расположено оборудование высокого напряжения. В низковольтных отсеках КСО установлены блоки питания и управления высоковольтным выключателем, реле защит и лампы сигнализации положения выключателя и работы защит. Возможна установка аппаратов учета, телеуправления и телесигнализации.

Состав оборудования и аппаратуры определяется функциональным назначением КРУН-СВЛ.

По своему функциональному назначению КРУН-СВЛ делятся на:

• ПАПВ1 — пункт секционирования линий с односторонним питанием с АПВ;
• ПАПВ2 — пункт секционирования линий с двусторонним питанием с АПВ;
• ПАВР — пункт секционирования линий с АПВ и АВР;
• ПАВНР — пункт секционирования линий с АВР, АПВ и АВНР;
• ПМР — пункт местного резервирования;
• ПДА — пункт для деления участков ЛЭП;
• ПВЭД — пункт для подключения высоковольтных двигателей;
• ПКТПН — пункт для подключения комплектных трансформаторных подстанций.

Для КРУН-СВЛ с воздушным вводом-выводом на крыше устанавливаются башни воздушного ввода, состоящие из короба воздушного ввода и траверсы для крепления штыревых изоляторов. Короб воздушного ввода представляет собой конструкцию, состоящую из металлической оболочки, в которую установлены проходные изоляторы и шинный мост с опорными изоляторами.

Для избежания ошибочных операций при обслуживании и ремонте в камерах КРУН-СВЛ выполнены следующие блокировки, не допускающие:

• включения или отключения разъединителей при включенном выключателе, а также включения выключателя в промежуточном положении рукоятки ручного привода разъединителя (используется блокиратор, осуществляющий механическую и электрическую блокировку выключателя);
• включения разъединителей при включенных ножах заземления или включения ножей заземления при включенном разъединителе (механическая блокировка между разъединителем и ножами заземления).
